Flanschmutter l SG 12 l Messing

Sondergewinde SG 12 Flanschmuttern, sichere Befestigung auf weichen Materialien, hochwertiges Sondermessing, DIN-orientiert.

34,00 €*

Sofort verfügbar, Lieferzeit: 1-3 Tage

Ausführung
Befestigung Flansch
Gewinde
Lagerbestand: 18
Produktnummer: 13515.20-04
Gewicht: 0.06 kg
Produktinformationen "Flanschmutter l SG 12 l Messing"

TR12  l 4 Varianten zur Auswahl l Rechtsgewinde l Außendurchmesser 38mm l Länge 18mm l Messing l angelehnt an DIN 380

Eigenschaften

Unsere Spindelmuttern mit Flansch verfügen über ein Trapezgewinde mit Sondermaß. Die Sonderausführung (SG) orientiert sich an der DIN und erfüllt Ansprüche unserer Kunden außerhalb des Standards. Flanschmuttern verfügen über eine vergrößerte Auflagefläche für einen sicheren Halt selbst auf weichen Materialien aus Metall und Kunststoff. Die Gewinde der SG 12 sind Rechtsgewinde und unterscheiden sich in ihren Gängen:

  • SG 12x7 P3,5 (Gewindesteigung 7mm P3,5 l zweigängig – Rechtsgewinde)
  • SG 12x9 P3 (Gewindesteigung 9mm P3 l dreigängig – Rechtsgewinde)
  • SG 12x12 P4 (Gewindesteigung 12mm P4 l dreigängig – Rechtsgewinde)
  • SG 12x16 P4 (Gewindesteigung 16mm P4 l viergängig – Rechtsgewinde)
Die Charakteristik wird unserer Spindelmutter mittels den verwendeten Sondermessing (CuZn40Al2) und dem spanenden Herstellungsprozess verliehen. Korrosionsbeständigkeit, eine hohe Maßgenauigkeit und Oberflächenqualität sind resultierende Eigenschaften.

  13515.20-04 13508.20-04 13024.20-04 13029.20-04
Gewinde           SG 12x7 P3,5
Rechtsgewinde
zweigängig
angelehnt an DIN 380
SG 12x9 P3
Rechtsgewinde
dreigängig
angelehnt an DIN 380
SG 12x12 P4
Rechtsgewinde
dreigängig
angelehnt an DIN 380
SG 12x16 P4
Rechtsgewinde
viergängig
angelehnt an DIN 380

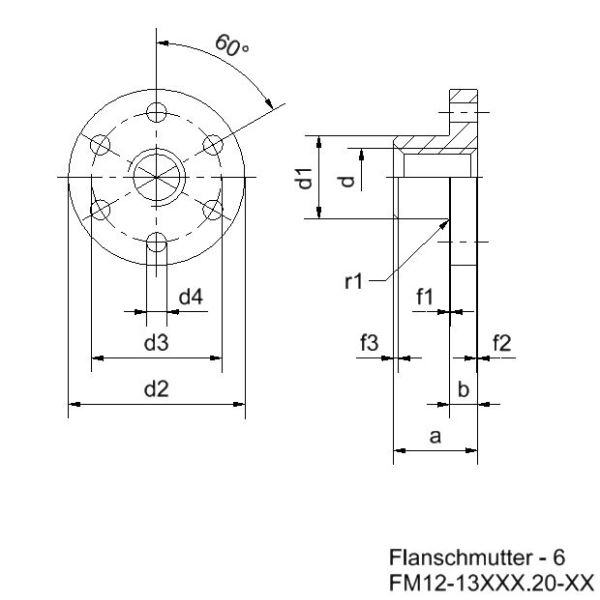

Abmessungen Flansch d1: 18mm
Flansch d2: 38mm
Flansch d3: 28mm
Länge a: 18mm
Höhe b: 6mm
Fase f1: 0,25x45°
Fase f2: 0,25x45°
Fase f3: 1x45°
Radis r1: 0,4
d4 (6x): 4,3
Toleranzfeld: 7H
Flansch d1: 18mm
Flansch d2: 38mm
Flansch d3: 28mm
Länge a: 18mm
Höhe b: 6mm
Fase f1: 0,25x45°
Fase f2: 0,25x45°
Fase f3: 1x45°
Radis r1: 0,4
d4 (6x): 4,3
Toleranzfeld: 7H
Flansch d1: 18mm
Flansch d2: 38mm
Flansch d3: 28mm
Länge a: 18mm
Höhe b: 6mm
Fase f1: 0,25x45°
Fase f2: 0,25x45°
Fase f3: 1x45°
Radis r1: 0,4
d4 (6x): 4,3
Toleranzfeld: 7H
Flansch d1: 18mm
Flansch d2: 38mm
Flansch d3: 28mm
Länge a: 18mm
Höhe b: 6mm
Fase f1: 0,25x45°
Fase f2: 0,25x45°
Fase f3: 1x45°
Radis r1: 0,4
d4 (6x): 4,3
Toleranzfeld: 7H
Befestigung 6-Loch    6-Loch   6-Loch   6-Loch
Material Messing (CuZn40Al2)    Messing (CuZn40Al2)      Messing (CuZn40Al2)      Messing (CuZn40Al2)
Passende Spindel   Trapezgewindespindel in Stahl Trapezgewindespindel in Stahl Trapezgewindespindel in Stahlund Edelstahl Trapezgewindespindel in Stahl


Anwendung

Die Anwendung der Spindelmutter kann auf vielerlei Weise erfolgen. Beispielsweise als Komponente für Adapterplatten, Rastbolzen oder Auspuffaufhängungen oder aber in Kombination mit unseren Trapezgewindespindeln für das bilden einer Einheit als Antriebslösung. Durch die optimale Abstimmung der Spindel und der Mutter kann eine Laufruhe generiert werden. Dies ermöglicht den Einsatz selbst in geräuschempfindlichen Umgebungen.
Neben unseren Ausführungen in Messing, könnten Sie noch folgende Muttervarianten im Sortiment interessieren:

Weitere Informationen finden Sie in den unten aufgeführten Downloads.
