Kegelradgetriebe 3057

Kegelradgetriebe für die Umlenkung von Drehbewegungen im 90° Winkel. Ideal für Sonnenschirme, mit Sonderverzahnung und Zinkdruckgehäuse.
Beschreibung

Produktinformationen "Kegelradgetriebe 3057"

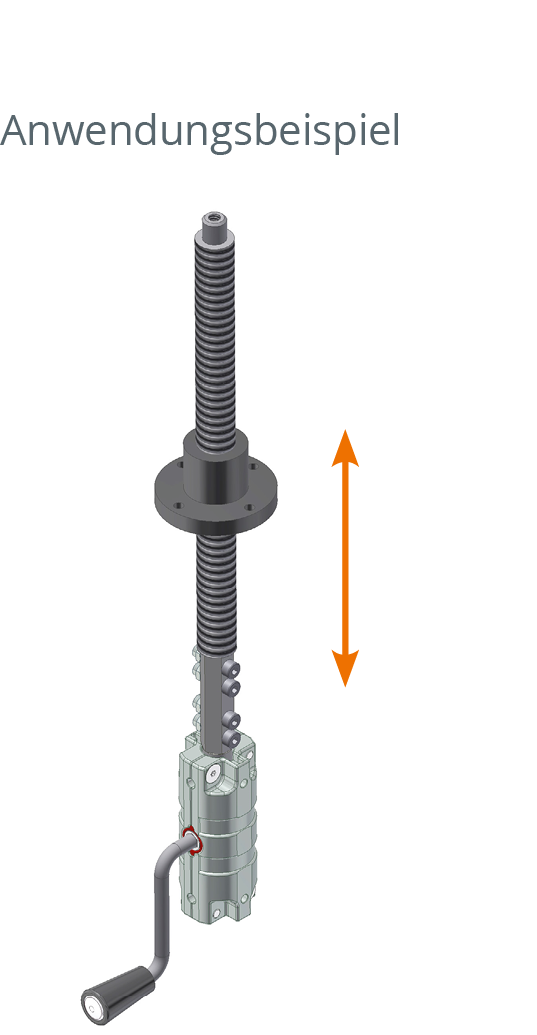

Dieses Kegelradgetriebe eignet sich hervorragend zur Umlenkung von Drehbewegungen im 90°-Winkel und wurde speziell für Anwendungen wie die Verstellung von Sonnenschirmen konzipiert. Eine speziell entwickelte Kegelradverzahnung sorgt für einen besonders ruhigen und gleichmäßigen Lauf. Antrieb und Abtrieb lassen sich flexibel an kundenspezifische Anforderungen anpassen. Das Getriebe ist mit allen gängigen Spindeltypen kombinierbar.

Besondere Merkmale

  • Wartungsfreier Betrieb
  • Kegelräder aus gehärtetem Stahl
  • Robustes Gehäuse aus Zinkdruckguss
  • Übersetzung 1:2
  • Ausgelegt für manuellen Antrieb

Technischer Hinweis

  • Hinweis zur Spindel: Nicht im Lieferumfang enthalten, wird auf Kundenanfrage individuell gefertigt
  • Selbsthemmung: Die Selbsthemmung des Gesamtsystems ist abhängig von der eingesetzten Spindel und muss anwendungsspezifisch geprüft werden

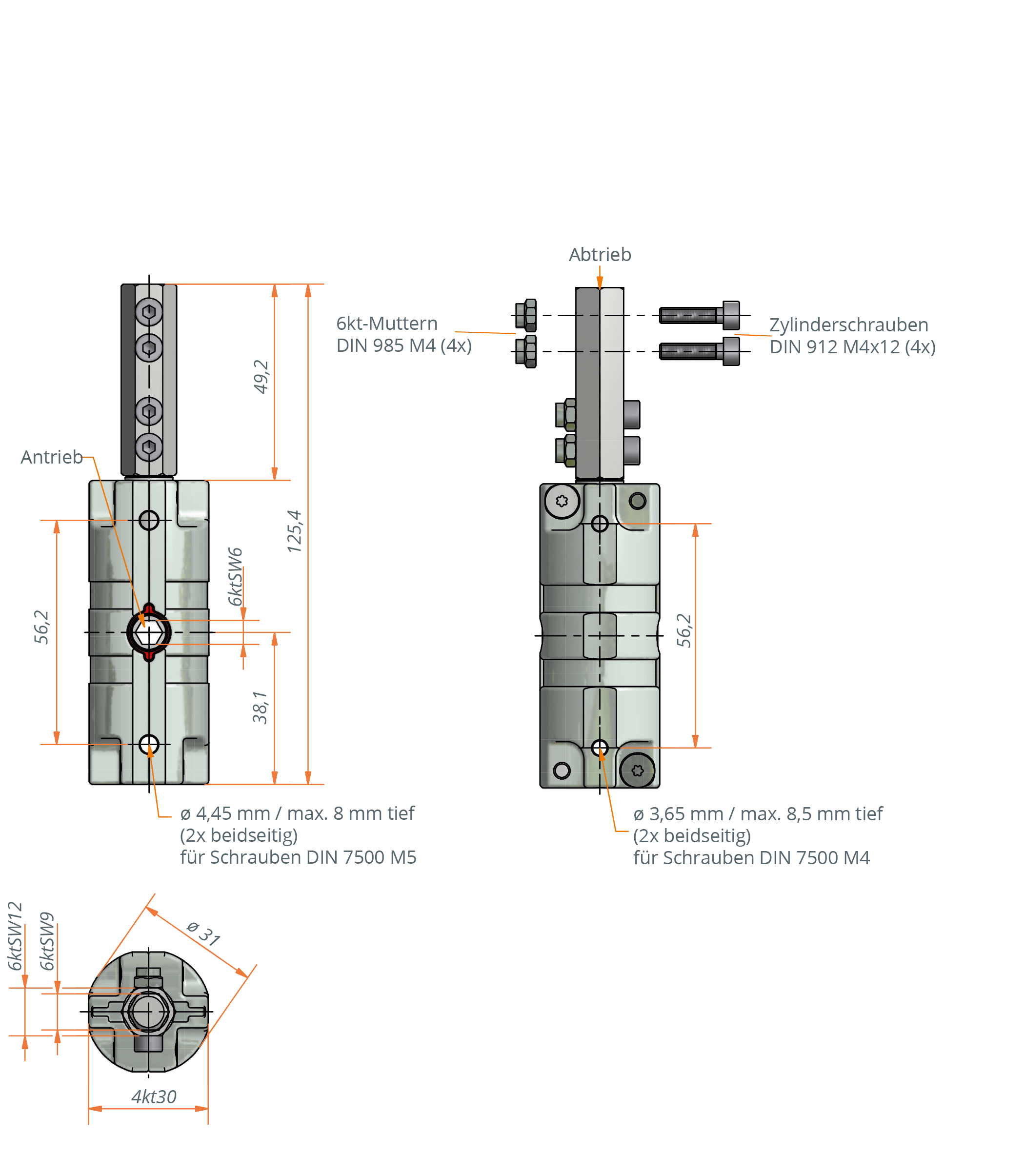

Technische Angaben

Baureihe
3057.00-0010
Übersetzung
1:2
Antrieb
6ktSW6
Abtrieb
6ktSW9
Anzahl der Zahnräder
2
Gehäuse Material
Zinkdruckguss
Max. Antriebsdrehmoment
2,5 Nm
Max. Zuglast statisch kurzzeitig*
8.000 N
Max. Drucklast statisch kurzzeitig*
5.000 Nm

* Spitzenbelastung z.B. durch Windböen verursacht

Datenblätter
1
3D-Daten

3057.zip

3D-Daten (im STEP-Format) werden als zip-Datei auf Ihrem Computer gespeichert. Nach dem Entpacken der Dateien können Sie die Daten mit einem STP-Viewer (z. B. dem kostenlosen Autodesk Viewer) öffnen und betrachten. Bitte beachten Sie, dass Sie auf eine externe Seite weitergeleitet werden. Erstellen Sie dort ein Kundenkonto, um die 3D-Daten herunterzuladen.
