Kegelradgetriebe 3869 - 3872 mit Sackloch

Wartungsfreie Kegelradgetriebe mit Sackloch: Sonderverzahnung für ruhigen Lauf, ideal als Umlenkgetriebe, Zinkdruckgussgehäuse.
Kegelradgetriebe 3869 - 3872 mit Sackloch
Kegelradgetriebe 3869 - 3872 mit Sackloch
Kegelradgetriebe 3869 - 3872 mit Sackloch
Kegelradgetriebe 3869 - 3872 mit Sackloch
Kegelradgetriebe 3869 - 3872 mit Sackloch
Kegelradgetriebe 3869 - 3872 mit Sackloch
Anzahl Stückpreis
Bis 4
60,08 €*
Bis 9
56,08 €*
Bis 19
52,07 €*
Ab 20
48,08 €*

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage

Bitte beachten Sie, dass wir uns in der Zeit vom 23.12.2024 bis 06.01.2025 im Betriebsurlaub befinden und in diesem Zeitraum eingehende Bestellungen erst nach unserer Rückkehr bearbeiten können. Wir danken für Ihr Verständnis.
Ausführung
An- / Abtrieb
Anzahl Kegelräder
Lagerbestand: 10
Produktnummer: 3870.00-1000
Gewicht: 0.41 kg

Produktinformationen "Kegelradgetriebe 3869 - 3872 mit Sackloch"

Das Kegelradgetriebe dient zur Umlenkung von Drehbewegungen und eignet sich hervorragend als Verteilergetriebe oder Vorsatzgetriebe für Elektromotoren. Typische Anwendungsbereiche umfassen Jalousien oder Stellantriebe im Sondermaschinenbau. Eine spezielle Kegelrad-Verzahnung sorgt für einen besonders ruhigen Lauf. Das Getriebe ist mit unterschiedlichen Spindeln kompatibel und dank seines modularen Designs können selbst bei kleineren Stückzahlen individuelle Kundenwünsche berücksichtigt werden.

Besondere Merkmale

  • Wartungsfrei
  • Gehärtete, kugelgelagerte Stahlkegelräder
  • Gehäuse aus Zinkdruckguss gefertigt
  • Übersetzung: 1:1
  • Lebensdauer von 20.000 Lastwechsel: bei 10 Nm, 110 U/min, mit einer Einschaltdauer von 30 Sekunden ON und 240 Sekunden OFF bei +25 °C

Technische Angaben

Baureihe
3869.00-1000
3870.00-1000
3871.00-1000
3872.00-1000
3871.00-1002
3872.00-1001
Übersetzung
 1:1
1:1
1:1
1:1
1:1 1:1
Antrieb
 6ktSW7
6ktSW7
6ktSW7
6ktSW7
6ktSW6 6ktSW6
Abtrieb
 6ktSW7
6ktSW7
6ktSW7
6ktSW7
6ktSW6 6ktSW6
Anzahl Kegelräder
3
2
3
4
34
Max. Antriebsdrehmoment
10 Nm
10 Nm
10 Nm
10 Nm
10 Nm 10 Nm
Gehäuse Material
Zinkdruckguss
Zinkdruckguss
Zinkdruckguss
Zinkdruckguss
Zinkdruckguss Zinkdruckguss

Technische Hinweise

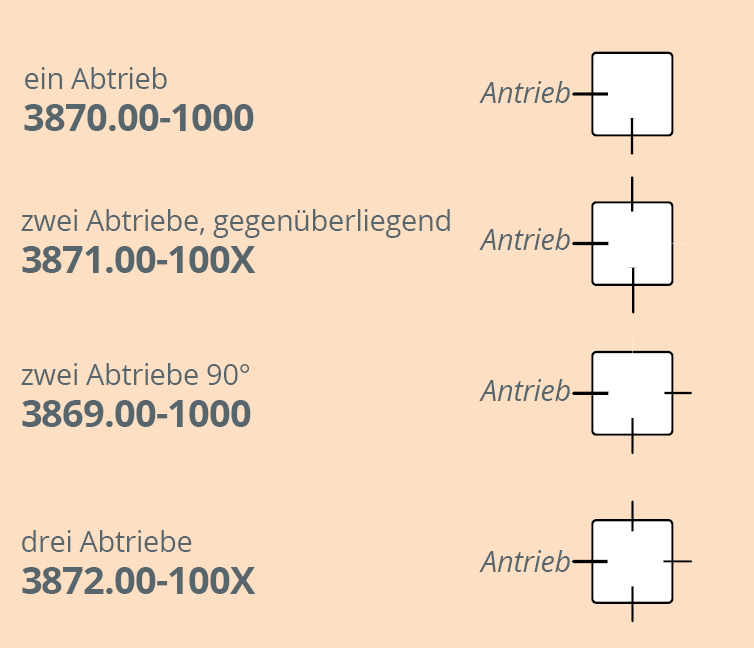

  • Die Antriebsseite kann flexibel gewählt werden – siehe Varianten 3869, 3870, 3871 und 3872.
  • Bei reduzierten Drehzahlen sind höhere Drehmomente realisierbar.

3869.zip

3D-Daten (im STEP-Format) werden als zip-Datei auf Ihrem Computer gespeichert. Nach dem Entpacken der Dateien können Sie die Daten mit einem STP-Viewer (z. B. dem kostenlosen Autodesk Viewer) öffnen und betrachten. Bitte beachten Sie, dass Sie auf eine externe Seite weitergeleitet werden. Erstellen Sie dort ein Kundenkonto, um die 3D-Daten herunterzuladen.
