Kegelradgetriebe 3875
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
112,20 €*
|
| Bis 9 |
104,72 €*
|
| Bis 19 |
97,24 €*
|
| Ab 20 |
89,76 €*
|
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "Kegelradgetriebe 3875"
Eigenschaften

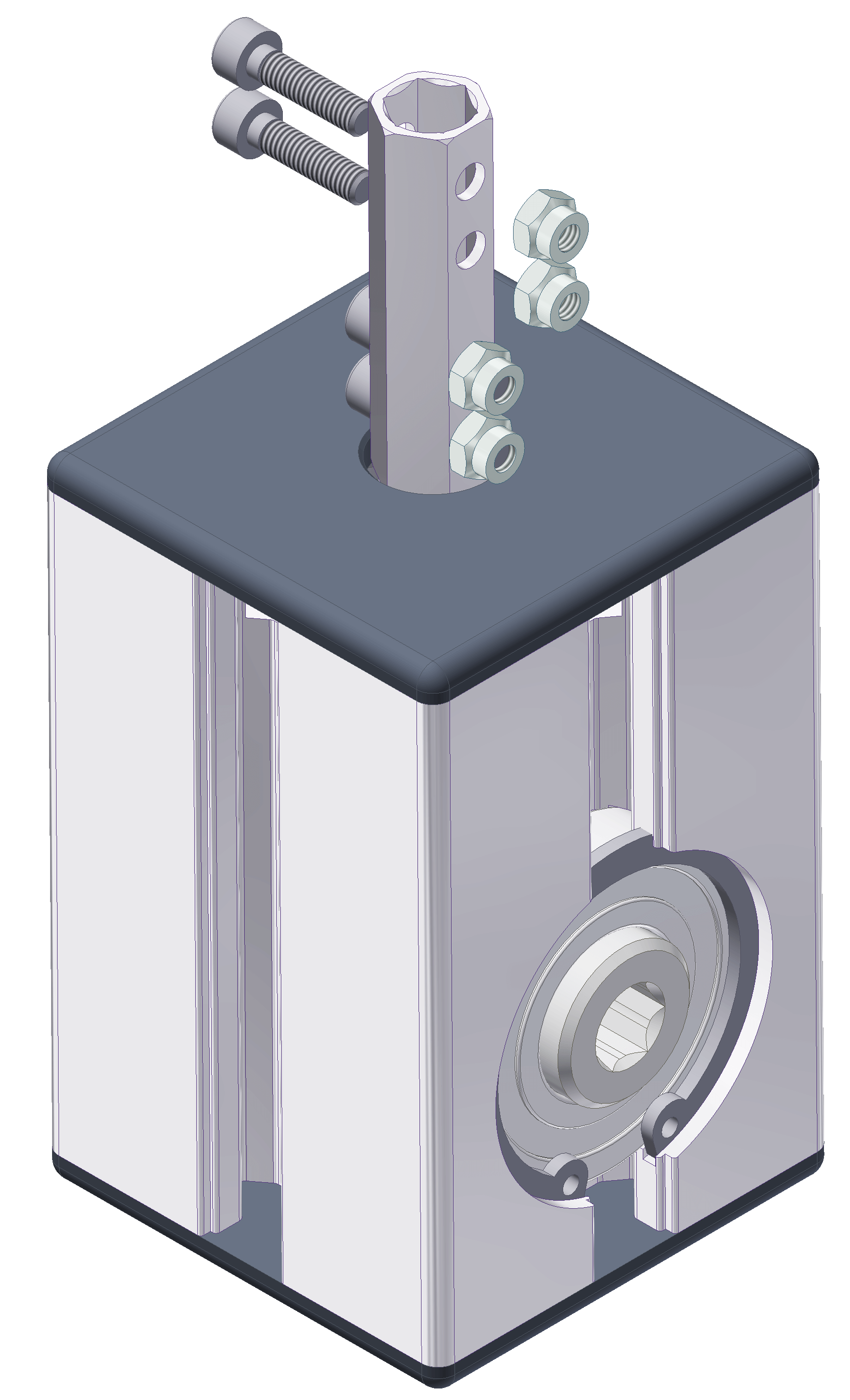

Das wartungsfreie Kegelradgetriebe mit einer kompakten Baugröße von 60x60 mm eignet sich ideal zur Umlenkung von Drehbewegungen im 90°-Winkel. Dank einer speziell entwickelten Sonderverzahnung überzeugt das Umlenkgetriebe durch einen besonders ruhigen Lauf – ideal für Anwendungen in geräuschsensiblen Umgebungen. Robuste, gehärtete Stahlkegelräder sorgen für hohe Belastbarkeit, während das Gehäuse aus stabilem Aluminiumprofil für ein geringes Eigengewicht bei maximaler Stabilität steht.
Die Kegelradgetriebe sind in verschiedenen Varianten erhältlich – mit unterschiedlichen Antriebs- und Abtriebsformen sowie mit 2 oder 3 Kegelrädern:

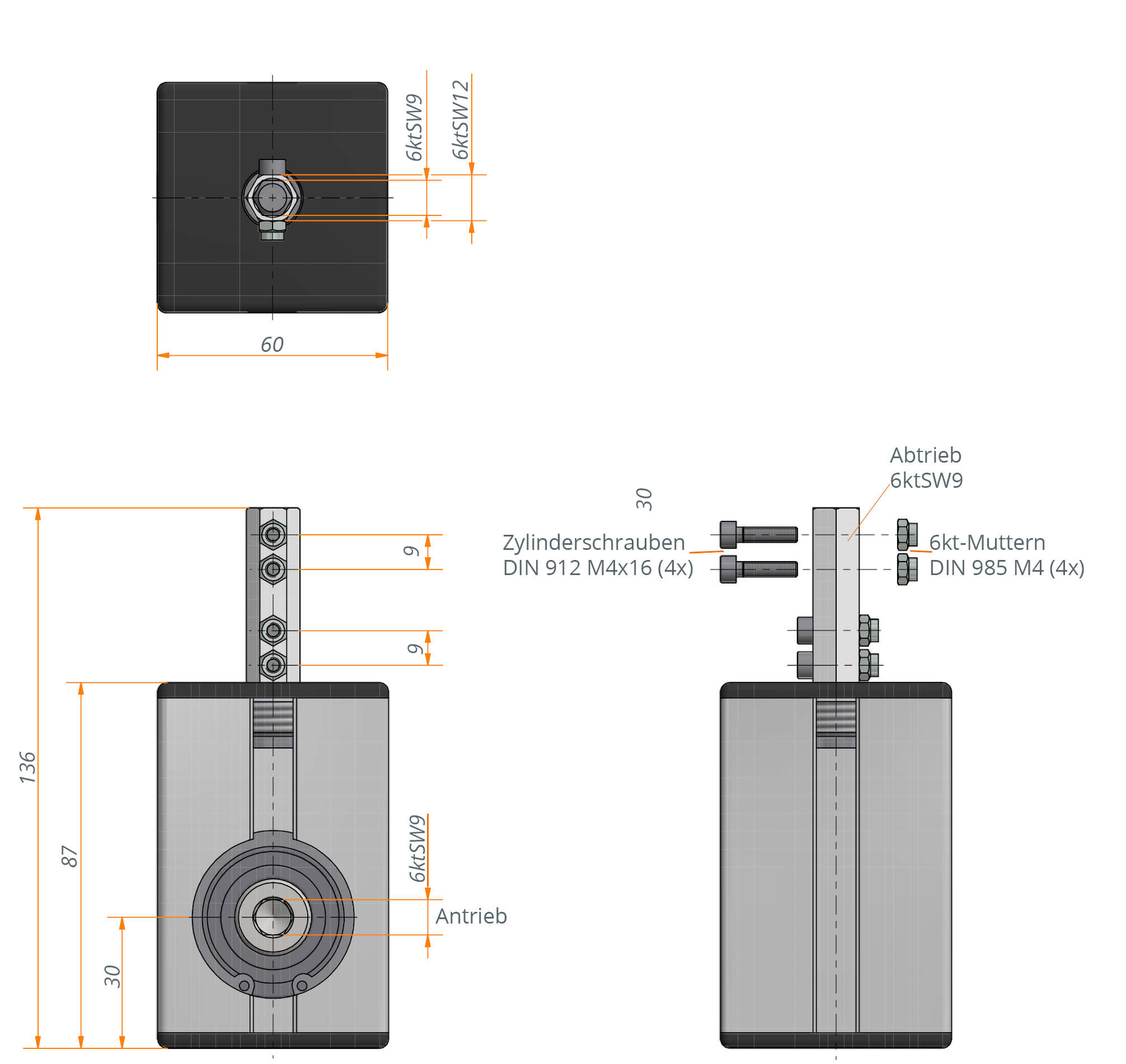

Technische Angaben
| Baureihe | 3875.00-1000 | 3875.00-0123 |
| Übersetzung | 1 : 1,5 | 1 : 1,5 |
| Antrieb | innen 6kt SW9 | innen 6kt SW9 |
| Abtrieb
| innen 6kt SW9
| 2x Welle Ø 12 mm |
|
Anzahl der Zahnräder
| 2 | 3 |
|
Gehäuse Material
| Aluminium | Aluminium |
|
Max. Antriebsdrehmoment
| 8 Nm | 8 Nm |
| Max. Zuglast statisch kurzzeitig* | 7.500 N | 9.000 N |
| Max. Drucklast statisch kurzzeitig* | 9.000 N | 9.000 N |
* Spitzenbelastung z.B. durch Windböen verursacht
Anwendung Kegelradgetriebe
Das Kegelradgetriebe eignet sich durch seine ruhige und vibrationsarme Laufcharakteristik hervorragend für den Einsatz in geräuschempfindlichen Bereichen – wie z. B. in der Medizintechnik, im Ladenbau oder bei hochwertigen Sonnenschutzsystemen. Besonders geeignet ist das Getriebe für Anwendungen, bei denen eine präzise Umlenkung von Drehbewegungen im 90°-Winkel erforderlich ist, z. B. beim Verstellen großer Sonnenschirme oder anderer beweglicher Konstruktionen.
Technischer Hinweis
▪ Abhängig von der eingesetzten Spindel ist die Selbsthemmung des Systems zu prüfen
3D-Daten (im STEP-Format) werden als zip-Datei auf Ihrem Computer
gespeichert. Nach dem Entpacken der Dateien können Sie die Daten mit
einem STP-Viewer (z. B. dem kostenlosen Autodesk Viewer) öffnen und
betrachten. Bitte beachten Sie, dass Sie auf eine externe Seite
weitergeleitet werden. Erstellen Sie dort ein Kundenkonto, um die
3D-Daten herunterzuladen.
