Kegelradgetriebe mit Spindeleinheit 3034
Kegelradgetriebe mit Spindeleinheit: Standard/Sonderausführung, wählbare Stützrohre und Hubvarianten.
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
63,55 €*
|
| Bis 9 |
60,90 €*
|
| Bis 19 |
58,25 €*
|
| Ab 20 |
55,61 €*
|
Sofort verfügbar, Lieferzeit: 1-3 Tage
Bitte beachten Sie, dass wir uns in der Zeit vom 23.12.2024 bis 06.01.2025 im Betriebsurlaub befinden und in diesem Zeitraum eingehende Bestellungen erst nach unserer Rückkehr bearbeiten können. Wir danken für Ihr Verständnis.
Lagerbestand:
10
Produktnummer:

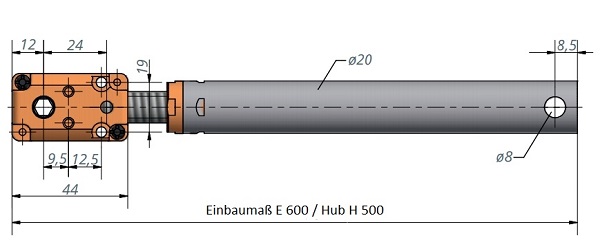

3034.00-V01E600H500
Produktinformationen "Kegelradgetriebe mit Spindeleinheit 3034"
Hubkraft 700 N l Spindeltyp SG12x16P4 RH oder TR14x3 RH l Verfahrweg 16mm/U l Verfahrgeschwindigkeit 32mm/s
Eigenschaften
Unsere Kegelradgetriebe mit Spindeleinheit 3034 werden sowohl mit Trapezgewindespindeln nach Norm (TR), sowie in Sonderausführung (SG) angeboten. Dabei kann zudem zwischen einem runden und einem 4kt Stützrohr gewählt werden sowie unterschiedlichen Hubvarianten.
Besondere Merkmale
- Wartungsfrei
- Übersetzung 1:1
- Schlanke Baugröße 25,8 mm x 25,8 mm
- Antriebsdrehmoment am Getriebekopf, je nach Spindelsteigung: Max. 3,5 Nm
- Gehäuse aus glasfaserverstärktem Kunststoff
- Gehärtete Stahlkegelräder mit robuster, verstärkter Verzahnung
- Stützrohr rund Ø20 mm oder 4kt 22 mm
- Sowohl für manuellen Antrieb als auch für den elektromotorischen Antrieb geeignet

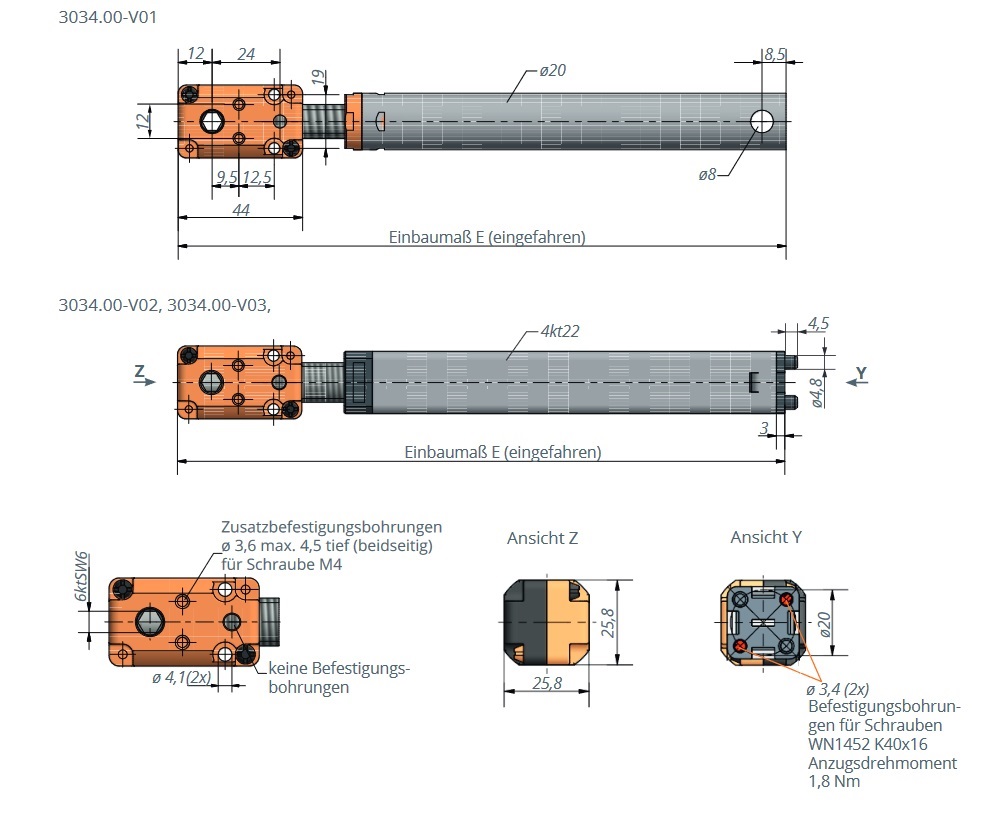

Variantenschlüssel
3034.00-V01: Spindel SG12x16P4 RH und rundes Stützrohr
3034.00-V02: Spindel SG12x16P4 RH und 4-kant Stützrohr
3034.00-V03: Spindel TR14x3 RH und 4-kant Stützrohr
Technische Hinweise
- Die Hubeinheiten sind durch ein separates Führungssystem gegen Einwirkung von Seitenkräften zu schützen.
- Achtung: Die Spindelsysteme mit der Spindelsteigung > 3mm sind gegebenenfalls nicht mehr selbsthemmend.
Die Selbsthemmung ist in der Anwendung zu prüfen. - Die Hubeinheit ist nur auf Druck belastbar.
- Falsche Dimensionierung des Führungssystems kann zu Beschädigungen der Hubeinheit führen: Beachten Sie bitte die Konstruktions- und Sicherheitshinweise zu Spindelantrieben.

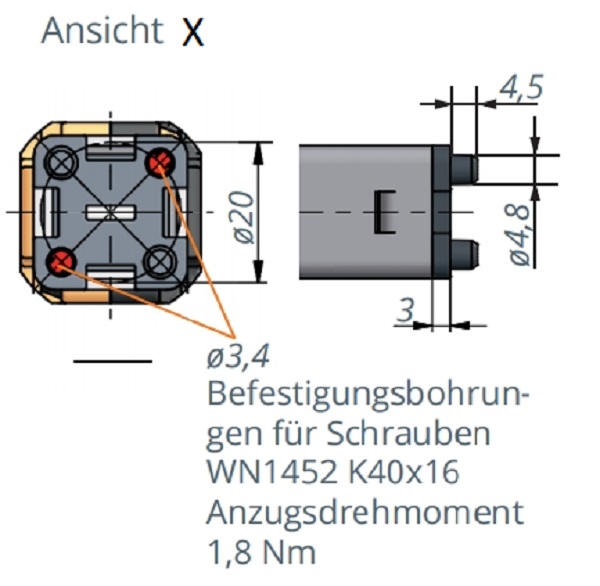

Diese finden Sie unter: https://www.ketterer.de/downloads/anleitungen - Einbauhinweis: Bei der Befestigung mittels Bohrungen ø 4,1 (2x) sind zwei M4 Schrauben zu verwenden. Dabei ist die Hubeinheit vorzugsweise stirnseitig oben abzustützen. Die Anbindung mittels Zusatzbefestigungsbohrungen ø 3,6 für M4 und ø 4,6 für M5 erfordert eine stirnseitige Abstützung.
- Bleigehalt einzelner Bauteile > 0,1Gew%
Baureihe |
3034.00-V01EXXXHXXX |
3034.00-V02EXXXHXXX |
3034.00-V03EXXXHXXX |
| Übersetzung | 1:1 | 1:1 | 1:1 |
| Antrieb | 6ktSW6 | 6ktSW6 | 6ktSW6 |
| Spindeltyp | SG12x16P4 RH | SG12x16P4 RH | TR14x3 RH |
| Verfahrweg | 16 mm/U | 16 mm/U | 3 mm/U |
| Verfahrgeschwindigkeit* | 32 mm/s | 32 mm/s | 6 mm/s |
| Stützrohr | rund Ø 20 mm | 4kt 22 mm | 4kt 22 mm |
| Max. Hub | Einbaumaß - 90 mm | Einbaumaß - 100 mm | Einbaumaß - 100 mm |
| Max. Hubkraft | 700 N | 700 N | 700 N |
| Erforderlicher Antriebsdrehmoment | 3,2 Nm | 3,2 Nm | 1 Nm |
* in Verbindung mit Motor 3133 und LogicData Steuerung Compact-3

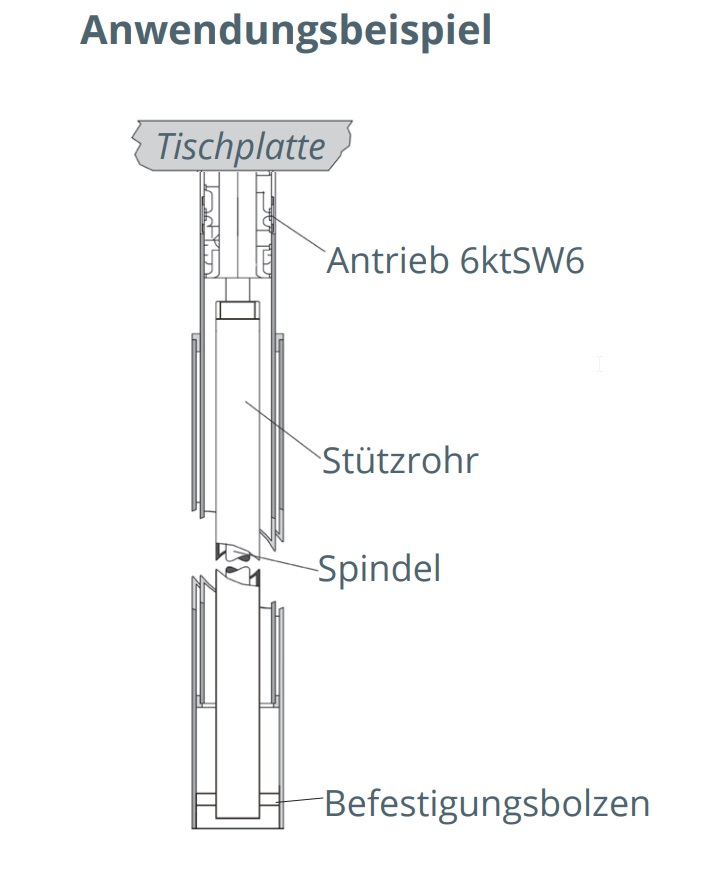

Anwendung Kegelradgetriebe mit Spindeleinheit
Universell einsetzbare Hubeinheit mit Kegelradgetriebekopf für lineare Antriebslösungen.
Mögliche Anwendungen sind höhenverstellbare Tische, diverse Verstellfunktionen bei Möbelgegenständen sowie jegliche Art linearer Verstellung im Wohn-, Wohnmobil- oder Industriebereich. Eine einfache Schraubbefestigung und ein durchgehender Sechskant ermöglichen einen einfachen Systemaufbau und eine unkomplizierte Montage.
3D-Daten (im STEP-Format) werden als zip-Datei auf Ihrem Computer
gespeichert. Nach dem Entpacken der Dateien können Sie die Daten mit
einem STP-Viewer (z. B. dem kostenlosen Autodesk Viewer) öffnen und
betrachten. Bitte beachten Sie, dass Sie auf eine externe Seite
weitergeleitet werden. Erstellen Sie dort ein Kundenkonto, um die
3D-Daten herunterzuladen.
