Kegelradgetriebe mit Spindeleinheit 3045
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
61,18 €*
|
| Bis 9 |
58,73 €*
|
| Bis 19 |
56,30 €*
|
| Ab 20 |
53,85 €*
|
Sofort verfügbar, Lieferzeit: 1-3 Tage

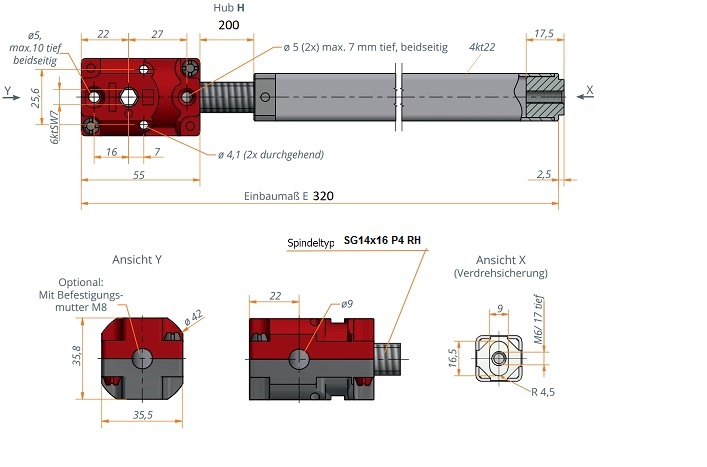

Produktinformationen "Kegelradgetriebe mit Spindeleinheit 3045"
Diese Hubeinheit mit integriertem Kegelradgetriebekopf ist für vielfältige Anwendungen im Bereich der linearen Verstellung konzipiert. Sie eignet sich ideal für höhenverstellbare Tische, bewegliche Möbelkomponenten sowie Verstellfunktionen in Wohnbereichen, Wohnmobilen oder industriellen Anwendungen. Die Montage gestaltet sich dank durchgehendem Sechskant und einfacher Schraubbefestigungen besonders anwenderfreundlich.
Besondere Merkmale
- Wartungsfreier Betrieb
- Verfügbare Übersetzungen: 1:1 und 1:2
- Max. Antriebsdrehmoment am Getriebekopf: bis zu 5,5 Nm
- Gehäuse aus glasfaserverstärktem Kunststoff
- Hochbelastbare Kegelräder aus gehärtetem Stahl
- Geeignet für manuellen und motorischen Antrieb
- Optimal abgestimmt auf den leistungsstarken Antrieb 3143.00
Variantenschlüssel
3045.00-V01: Spindel SG14x16P4 RH und i= 1:1
V02: Spindel Tr14x3 RH und i= 1:1
V03: Spindel Tr14x3 RH und i= 1:2
Technische Hinweise
- Die Hubeinheit ist ausschließlich für Druckbelastung geeignet
- Ein separates Führungssystem ist erforderlich, um Seitenkräfte zu vermeiden
- Bei Spindelsteigungen > 3 mm kann die Selbsthemmung entfallen – diese ist anwendungsspezifisch zu prüfen
- Fehlende oder falsch dimensionierte Führung kann zu Schäden führen – beachten Sie die Konstruktions- und Sicherheitshinweise
- Montagehinweise: Befestigung über zwei Ø 4,1 mm Bohrungen mit durchgehenden M4-Schrauben. Die Hubeinheit sollte stirnseitig oben abgestützt werden.
- Optional: Stirnseitige Befestigung mit integrierten M8-Muttern möglich.
Technische Angaben
| Baureihe |
3045.00-V01EXXXHXXX
|
3045.00-V02EXXXHXXX
|
3045.00-V03EXXXHXXX
|
|
Übersetzung
| 1:1 | 1:1 | 1:1
|
|
Antrieb
|
6ktSW7
|
6ktSW7
|
6ktSW7
|
|
Spindeltyp
|
SG14x16P4 RH
|
Tr14x3 RH
|
Tr14x3 RH
|
|
Verfahrweg
|
16 mm/U
|
3 mm/U
|
6 mm/U
|
|
Verfahrgeschwindigkeit*
|
32 mm/s
|
6 mm/s
|
12 mm/s
|
|
Max. Hub
|
Einbaumaß -110 mm
|
Einbaumaß -110 mm
|
Einbaumaß -110 mm
|
|
Max. Hubkraft
|
1200 N
|
1200 N
|
1200 N
|
|
Erforderlicher Antriebsdrehmoment
|
4,5 Nm
|
1,7 Nm
|
3,5 Nm
|
* In Verbindung mit Motorantrieb 3143.00-200X und LogicData Steuerung Compact-3
