Kegelradgetriebe mit Spindeleinheit 3045
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
72,80 €*
|
| Bis 9 |
69,89 €*
|
| Bis 19 |
67,00 €*
|
| Ab 20 |
64,08 €*
|
Sofort verfügbar, Lieferzeit: 1-3 Tage
Universell einsetzbare Hubeinheit mit Kegelradkopf für lineare Antriebslösungen. Mögliche Anwendungen sind höhenverstellbare Tische, verschiedene Verstellfunktionen für Möbelstücke sowie alle Arten von Linearverstellungen im Wohn-, Wohnmobil- oder Industriebereich. Eine einfache Schraubbefestigung und ein Sechskantbolzen ermöglichen einen einfachen Systemaufbau und eine unkomplizierte Montage.
Besondere Merkmale
- Wartungsfrei
- Getriebeübersetzung 1:1 und 1:2
- Antriebsdrehmoment am Getriebekopf bei Anwendung mit mehreren Spindeleinheiten: max. 5,5 Nm
- Gehäuse aus glasfaserverstärktem Kunststoff
- Gehärtete Stahlkegelräder mit robuster, verstärkter Verzahnung
- Sowohl für den manuellen Einsatz als auch für den elektromotorischen Antrieb geeignet
- Ideal für den Hochleistungsantrieb 3143.00
Variantenschlüssel
3045.00-V01: Spindel SG14x16P4 RH und i= 1:1
V02: Spindel Tr14x3 RH und i= 1:1
V03: Spindel Tr14x3 RH und i= 1:2
Technische Hinweise
- Die Hubeinheiten müssen durch ein separates Führungssystem gegen Seitenkräfte gesichert werden.
- Achtung! Die Spindelsysteme mit einer Spindelsteigung > 3mm sind möglicherweise nicht selbsthemmend. Prüfen Sie die Selbsthemmung in der Anwendung.
- Die Hubeinheit ist nur druckbelastbar.
- Bei falscher Dimensionierung des Führungssystems kann die Hubeinheit beschädigt werden: Bitte beachten Sie die Konstruktions- und Sicherheitshinweise für Spindelantriebe. Diese finden Sie unter: https://www.ketterer.de/downloads/anleitungen/

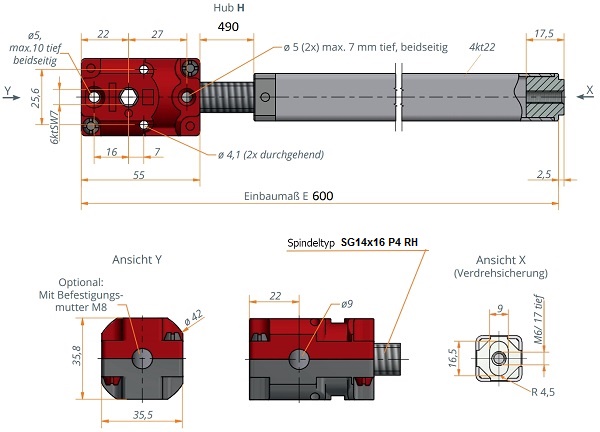

| Baureihe | 3045.00-V01EXXXHXXX | 3045.00-V02EXXXHXXX | 3045.00-V03EXXXHXXX |
| Übersetzung | 1:1 | 1:1 | 1:2 |
| Antrieb | hex 7mm | hex 7mm | hex 7mm |
| Spindeltyp | SG14x16P4 RH | Tr14x3 RH | Tr14x3 RH |
| Verfahrweg | 16 mm/rotation | 3 mm/rotation | 6 mm/rotation |
| Verfahrgeschwindigkeit* | 32 mm/s | 6 mm/s | 12 mm/s |
| Max. Hub | retracted lenght -110 mm | retracted length -110 mm | retracted length -110 mm |
| Max. Hubkraft | 1200 N | 1200 N | 1200 N |
| Erforderlicher Antriebsdrehmoment | 4,5 Nm | 1,7 Nm | 3,5 Nm |
* In Verbindung mit Antrieb 3143.00-200X und LogicData Compact-3 Steuerung
Anwendung Kegelradgetriebe mit Spindeleinheit
Universelle Hubeinheit mit Kegelradgetriebekopf für lineare Antriebslösungen. Mögliche Anwendungen sind höhenverstellbare Tische, verschiedene Verstellfunktionen für Möbelstücke und jede Art von Linearverstellung im Wohn-, Wohnmobil- oder Industriebereich.
