Kegelradgetriebe mit Synchronteleskopspindel 4115.00
Zweifach teleskopierbare Hubeinheit mit Synchronteleskop: Wählbarer Getriebekopf, doppelte Geschwindigkeit.
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
101,57 €*
|
| Bis 9 |
94,84 €*
|
| Bis 19 |
88,06 €*
|
| Ab 20 |
81,28 €*
|
Sofort verfügbar, Lieferzeit: 1-3 Tage
Bitte beachten Sie, dass wir uns in der Zeit vom 23.12.2024 bis 06.01.2025 im Betriebsurlaub befinden und in diesem Zeitraum eingehende Bestellungen erst nach unserer Rückkehr bearbeiten können. Wir danken für Ihr Verständnis.
Lagerbestand:
15
Produktnummer:
4115.00-V01E485M420
Produktinformationen "Kegelradgetriebe mit Synchronteleskopspindel 4115.00"
Hub 656mm l Übersetzung 1:1 oder 1:2 l Verfahrweg 20mm/U, 40mm/U und 80mm/U l Antrieb 6kant SW 6 oder SW 7 l Einbaumaß 485mm
Eigenschaften
Zweifach teleskopierbare Hubeinheit mit Kegelradgetriebekopf für diverse lineare Antriebslösungen. Durch das Synchronteleskop-Design wird eine doppelte Geschwindigkeit garantiert. Die Hubeinheiten sind wahlweise mit dem Getriebekopf 3039 oder 3045 erhältlich. Beide Kegelradgetriebe sind auch einzeln in unserem Shop erhältlich.
Besondere Merkmale
- Maximaler Hub bei minimalem Einbaumaß
- Mit Getriebekopf 3039 oder 3045 (in Lieferung enthalten)
- Getriebeübersetzung 1:1 oder 1:2
- Max. Antriebsdrehmoment am Getriebekopf: 4 Nm oder 5,5 Nm
- Gehärtete Stahlkegelräder mit robuster, verstärkter Verzahnung
- Ideal für einen elektromotorischen Antrieb geeignet
Technische Hinweise
- Die Hubeinheiten sind durch ein separates Führungssystem gegen Einwirkung von Seitenkräften zu schützen.
- Spindeltyp SG20x10P2 RH und SG10x10P2 RH
- Verfahrweg 20/40/80 mm/Umdrehung, synchrone Spindelbewegung
- Einbaumaß E: 485 mm
- Hub: 656 mm
- Erforderlicher Antriebsdrehmoment: 3,5 Nm
- Achtung: Die Spindelsysteme mit der Spindelsteigung > 3mm sind gegebenenfalls nicht mehr selbsthemmend. Die Selbsthemmung ist in der Anwendung zu prüfen.
- Die Hubeinheit ist nur auf Druck getestet.
- Falsche Dimensionierung des Führungssystems kann zur Beschädigung der Hubeinheit führen: Beachten Sie bitte die Konstruktions- und Sicherheitshinweise zu Spindelantrieben. Diese finden Sie unter: https://www.ketterer.de/downloads/anleitungen
| Baureihe | 4115.00-V01E485M420 | 4115.00-V11E485M420 | 4115.00-V04E485M420 | 4115.00-V14E485M420 | 4115.00-V03E485M420 |
| Getriebekopf | 3045 | 3045 | 3045 | 3045 | 3045 |
| Übersetzung i | 1:1 | 1:1 | 1:1 | 1:1 | 1:2 |
| Antrieb | 6ktSW7 | 6ktSW7 | 6ktSW6 | 6ktSW6 | 6ktSW7 |
| Max. Antriebsdrehmoment je Getriebe | 5,5 Nm | 5,5 Nm | 5,5 Nm | 5,5 Nm | 5,5 Nm |
| Max. Last | 90 kg | 50 kg | 90 Kg | 50 kg | 40 kg |
| Erf. Antriebsdrehmoment | 4,5 Nm | 5,5 Nm | 4,5 Nm | 5,5 Nm | 4,5 Nm |
| Verfahrweg / Umdrehung (synchrone Spindelbewegung) | 20 mm/U | 40 mm/U | 20 mm/U | 40 mm/U | 40 mm/U |
| Spindeltyp | SG20x10P2 SG10x10P2 |
SG20x20P2 SG10x20P2 |
SG20x10P2 SG10x10P2 |
SG20x20P2 SG10x20P2 |
SG20x10P2 SG10x10P2 |
| Baureihe | 4115.00-V13E485M420 | 4115.00-V05E485M420 | 4115.00-V15E485M420 | 4115.00-V02E485M420 | 4115.00-V12E485M420 |
| Getriebekopf | 3045 | 3045 | 3045 | 3039 | 3039 |
| Übersetzung i | 1:2 | 1:2 | 1:2 | 1:1 | 1:1 |
| Antrieb | 6ktSW7 | 6ktSW6 | 6ktSW6 | 6ktSW6 | 6ktSW6 |
| Max. Antriebsdrehmoment je Getriebe | 5,5 Nm | 5,5 Nm | 5,5 Nm | 4 Nm | 4 Nm |
| Max. Last | 25 kg | 40 kg | 25 Kg | 80 kg | 40 kg |
| Erf. Antriebsdrehmoment | 5,5 Nm | 4,5 Nm | 5,5 Nm | 4 Nm | 4 Nm |
| Verfahrweg / Umdrehung (synchrone Spindelbewegung) | 80 mm/U | 40 mm/U | 80 mm/U | 20 mm/U | 40 mm/U |
| Spindeltyp | SG20x20P2 SG10x20P2 |
SG20x10P2 SG10x10P2 |
SG20x20P2 SG10x20P2 |
SG20x10P2 SG10x10P2 |
SG20x20P2 SG10x20P2 |

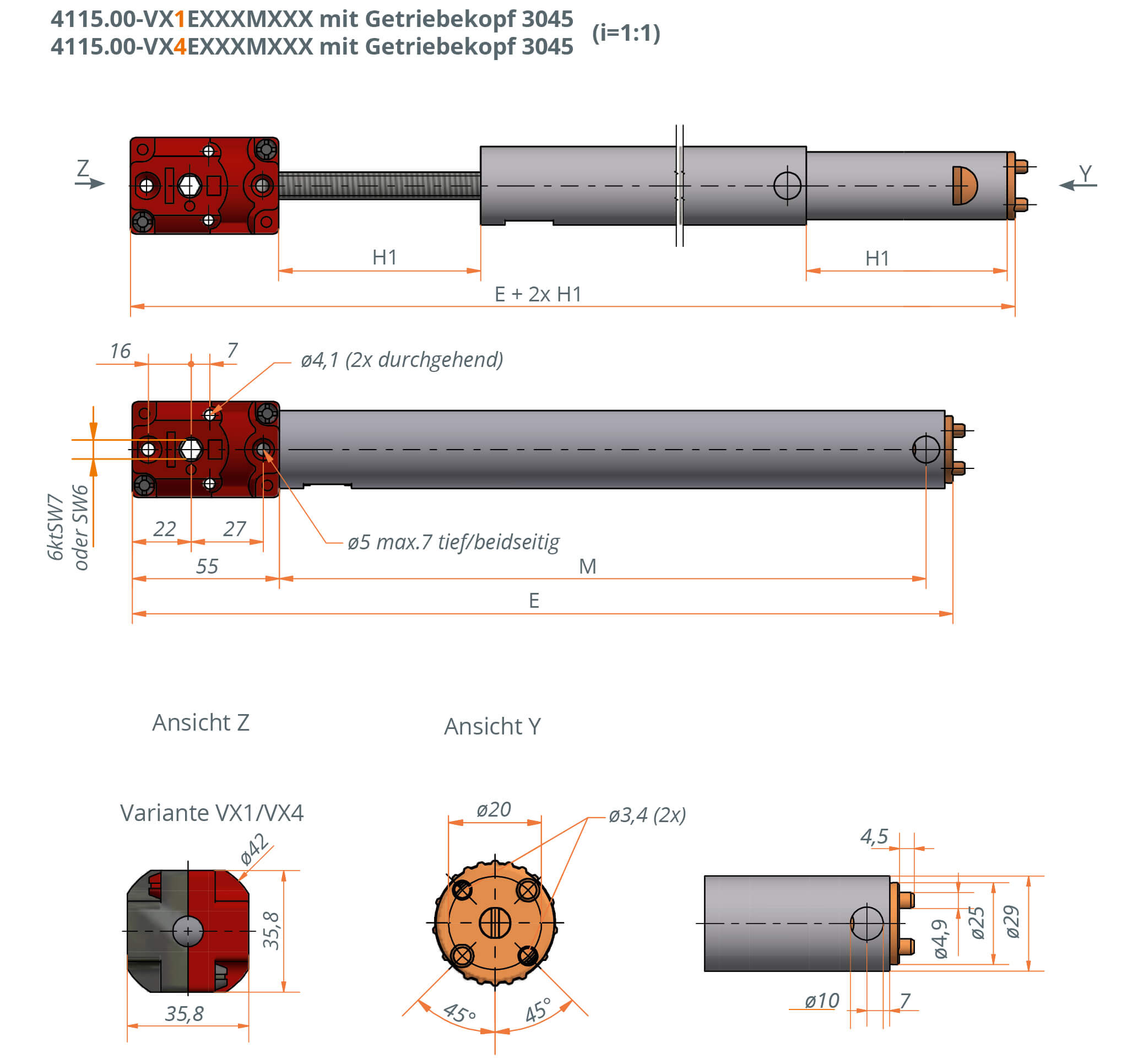

Anwendung Kegelradgetriebe mit Synchronteleskopspindel
