DC Getriebemotor 24V 3,5Nm innen 6kt SW6 / 5,2A / 3,5 Nm / ohne Adapterplatte

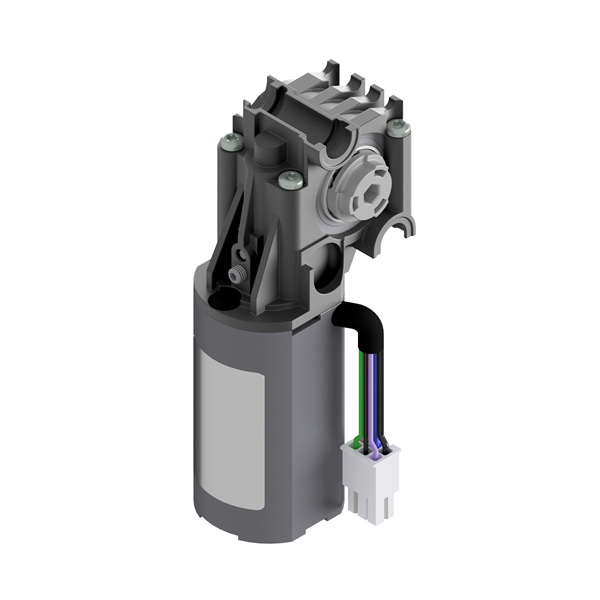

DC Motor mit Getriebe 24V l 6kt SW6 l ohne Befestigungsplatte
DC Motor mit Getriebe 24V l 6kt SW6 l ohne Befestigungsplatte Zeichnung
DC Motor mit Getriebe 24V l 6kt SW6 l ohne Befestigungsplatte Zeichnung1
DC Getriebemotor 24V 3,5Nm innen 6kt SW6 / 5,2A / 3,5 Nm / ohne Adapterplatte
DC Motor mit Getriebe 24V l 6kt SW6 l ohne Befestigungsplatte
DC Motor mit Getriebe 24V l 6kt SW6 l ohne Befestigungsplatte Zeichnung
DC Motor mit Getriebe 24V l 6kt SW6 l ohne Befestigungsplatte Zeichnung1
Bewerten

Motorantrieb 3130

DC-Getriebemotor mit leisem Schneckengetriebe, für Tische & mehr - inkl. AMP-Kabel und Hall-Sensorik.
Anzahl Stückpreis
Bis 4
83,94 €*
Bis 9
78,36 €*
Bis 19
72,71 €*
Ab 20
67,13 €*

Preise inkl. MwSt. zzgl. Versandkosten

Sofort verfügbar, Lieferzeit: 1-3 Tage

Antrieb
Ausführung
Nenndrehmoment
Lagerbestand: 14
Produktnummer: 3130.00-1002
Gewicht: 0.64 kg
Produktinformationen "Motorantrieb 3130"

Nenndrehmoment 3,5 Nm  l Leerlaufdrehzahl 120 U/min l Vibrations- und geräuschgedämpft l mit oder ohne Befestigungsplatte



Eigenschaften

Unsere DC-Getriebemotoren 3130.00 verfügen über ein Schneckengetriebe und durchgehenden Innensechskant. Die Antriebe zeichnen sich durch ihre optimierte Geräuschcharakterisitiken dank eleastischer Kupplung sowie schwingungsdämpfenden Befestigungselementen aus.


Der Getriebemotor wurde mitunter für ergonomische Tischanwendungen entwickelt, findet allerdings auch in vielen anderen Bereichen Verwendung.  Der Antrieb ist für axiale Druckbelastung ausgelegt und geprüft. Ein Kabel mit AMP-Stecker und eine integrierte Hall-Sensorik erlauben eine einfache und sichere Ansteuerung des Gesamtsystems. Ein passendes Motorkabel sowie eine Spindeleinheit mit Motoradapter finden Sie ebenfalls in unserem Shop.



Besondere Merkmale

  • Vibrations- und geräuschgedämpfte Ausführung durch mechanische Entkopplung des Spindelsystems
  • Zwei integrierte Hall-Sensoren zur Erfassung der zurückgelegten Umdrehungen und der Drehrichtung
  • Innensechskant in Schlüsselweiten SW6 und SW7
  • Gute Selbsthemmungseigenschaften
  • 100 mm Motorkabel mit Stecker inklusive
  • Kombinierbar mit den meisten Ketterer-Spindelsystemen


Variantenschlüssel

Die Varianten bilden sich durch verschiedene Schlüsselweiten sowie durch Befestigungsvarianten mit und ohne Befestigungsplatte (Variante A oder Variante B).



Technische Hinweise

  • Der Arbeitsbereich des Antriebs (Nenndrehmoment) ist bei der Lebensdauer von 10.000 Doppelhüben ermittelt.
  • Durch die Steuerung* wird das System so geregelt, dass die Drehzahl im gesamten Arbeitsbereich des Antriebs möglichst konstant gehalten wird.
  • Durch Verwendung einer Steuerung mit Kurzschlussbremse kann der Haltemoment des Antriebs erhöht werden.

* In Verbindung mit LogicData Steuerung Compact-3

Baureihe  3130.00-1002 Variante B  3130.00-1003 Variante B  3130.00-2002 Variante A  3130.00-2003 Variante A
Antriebsmotor  DC Motor 24 V  DC Motor 24 V  DC Motor 24 V  DC Motor 24 V
Sensor/Versorgung  Hall/5 V DC/0,3 A  Hall/5 V DC/0,3 A  Hall/5 V DC/0,3 A  Hall/5 V DC/0,3 A
Schutzart  IP30  IP30  IP30  IP30
Leerlaufdrehzahl  120 U/min (24 V)  120 U/min (24 V)  120 U/min (24 V)  120 U/min (24 V)
Einschaltdauer im Leerlauf  20% (bei 5 Min.)  20% (bei 5 Min.)  20% (bei 5 Min.)  20% (bei 5 Min.)
Nenndrehmoment*  3,5 Nm  3,5 Nm  3,5 Nm  3,5 Nm
Einschaltdauer bei Nennlast  20 sec ON 240 sec OFF  20 sec ON 240 sec OFF  20 sec ON 240 sec OFF  20 sec ON 240 sec OFF
Kurzzeitiger Spitzenmoment (<1sec)  6 Nm  6 Nm  6 Nm  6 Nm
Antrieb  6ktSW6  6ktSW7  6ktSW6  6ktSW7
Befestigung  ohne Befestigungsplatte ohne Befestigungsplatte mit Befestigungsplatte mit Befestigungsplatte


* Belastung ermittelt für die Lebensdauer von 10.000 Doppelhüben
