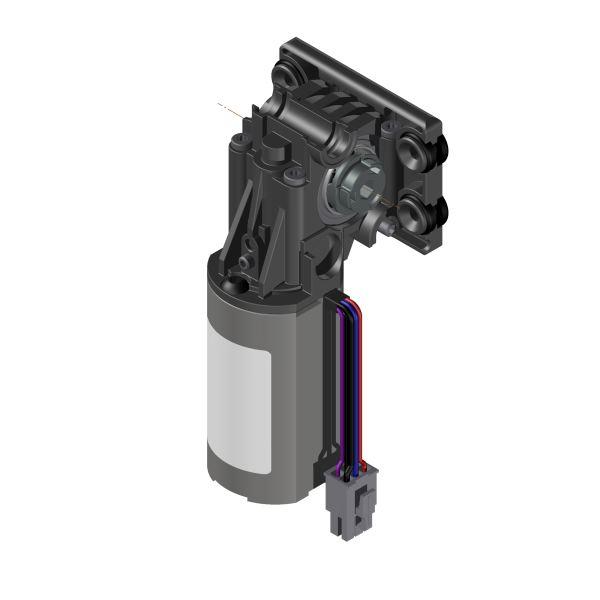

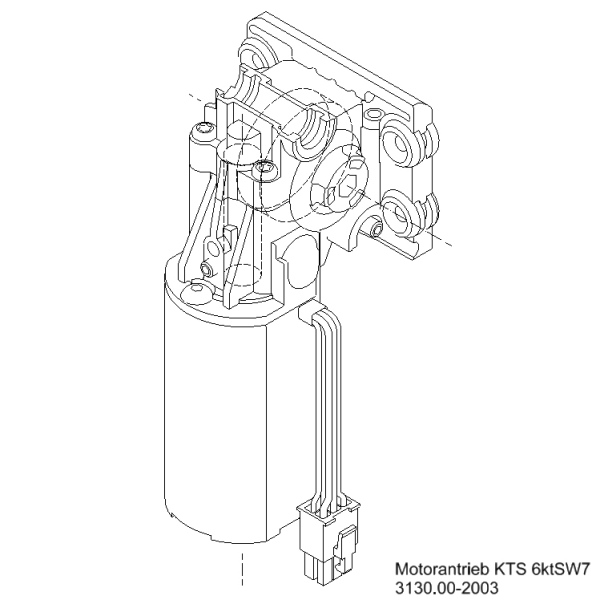

Motorantrieb 3130
Nenndrehmoment 3,5 Nm l Leerlaufdrehzahl 120 U/min l Vibrations- und geräuschgedämpft l mit oder ohne Befestigungsplatte
Eigenschaften
Unsere DC-Getriebemotoren 3130.00 verfügen über ein Schneckengetriebe und durchgehenden Innensechskant. Die Antriebe zeichnen sich durch ihre optimierte Geräuschcharakterisitiken dank eleastischer Kupplung sowie schwingungsdämpfenden Befestigungselementen aus.
Besondere Merkmale
- Vibrations- und geräuschgedämpfte Ausführung durch mechanische Entkopplung des Spindelsystems
- Zwei integrierte Hall-Sensoren zur Erfassung der zurückgelegten Umdrehungen und der Drehrichtung
- Innensechskant in Schlüsselweiten SW6 und SW7
- Gute Selbsthemmungseigenschaften
- 100 mm Motorkabel mit Stecker inklusive
- Kombinierbar mit den meisten Ketterer-Spindelsystemen
Variantenschlüssel
Die Varianten bilden sich durch verschiedene Schlüsselweiten sowie durch Befestigungsvarianten mit und ohne Befestigungsplatte (Variante A oder Variante B).
Technische Hinweise
- Der Arbeitsbereich des Antriebs (Nenndrehmoment) ist bei der Lebensdauer von 10.000 Doppelhüben ermittelt.
- Durch die Steuerung* wird das System so geregelt, dass die Drehzahl im gesamten Arbeitsbereich des Antriebs möglichst konstant gehalten wird.
- Durch Verwendung einer Steuerung mit Kurzschlussbremse kann der Haltemoment des Antriebs erhöht werden.
* In Verbindung mit LogicData Steuerung Compact-3
| Baureihe | 3130.00-1002 Variante B | 3130.00-1003 Variante B | 3130.00-2002 Variante A | 3130.00-2003 Variante A |
| Antriebsmotor | DC Motor 24 V | DC Motor 24 V | DC Motor 24 V | DC Motor 24 V |
| Sensor/Versorgung | Hall/5 V DC/0,3 A | Hall/5 V DC/0,3 A | Hall/5 V DC/0,3 A | Hall/5 V DC/0,3 A |
| Schutzart | IP30 | IP30 | IP30 | IP30 |
| Leerlaufdrehzahl | 120 U/min (24 V) | 120 U/min (24 V) | 120 U/min (24 V) | 120 U/min (24 V) |
| Einschaltdauer im Leerlauf | 20% (bei 5 Min.) | 20% (bei 5 Min.) | 20% (bei 5 Min.) | 20% (bei 5 Min.) |
| Nenndrehmoment* | 3,5 Nm | 3,5 Nm | 3,5 Nm | 3,5 Nm |
| Einschaltdauer bei Nennlast | 20 sec ON 240 sec OFF | 20 sec ON 240 sec OFF | 20 sec ON 240 sec OFF | 20 sec ON 240 sec OFF |
| Kurzzeitiger Spitzenmoment (<1sec) | 6 Nm | 6 Nm | 6 Nm | 6 Nm |
| Antrieb | 6ktSW6 | 6ktSW7 | 6ktSW6 | 6ktSW7 |
| Befestigung | ohne Befestigungsplatte | ohne Befestigungsplatte | mit Befestigungsplatte | mit Befestigungsplatte |
* Belastung ermittelt für die Lebensdauer von 10.000 Doppelhüben
