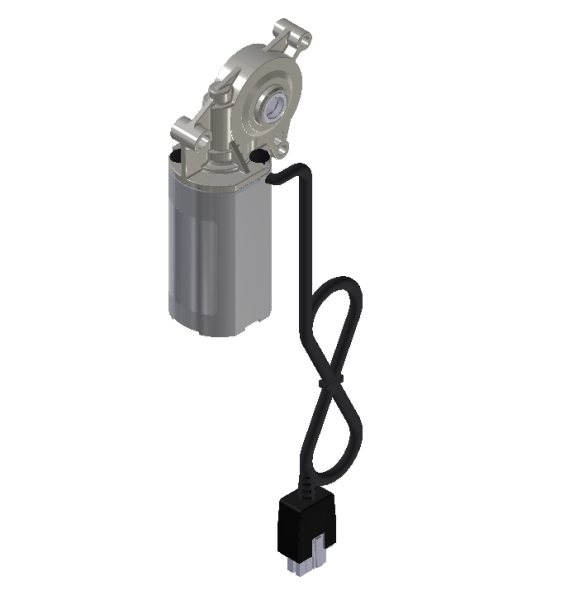

Motorantrieb 3133.00
24V DC-Getriebemotor mit Schneckengetriebe & Innensechskant, AMP-Kabel, Hall-Sensorik - ideal für Tische und mehr.
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
71,14 €*
|
| Bis 9 |
66,40 €*
|
| Bis 19 |
61,67 €*
|
| Ab 20 |
56,93 €*
|
Versandfertig in 60 Tagen, Lieferzeit 1-3 Tage
Bitte beachten Sie, dass wir uns in der Zeit vom 23.12.2024 bis 06.01.2025 im Betriebsurlaub befinden und in diesem Zeitraum eingehende Bestellungen erst nach unserer Rückkehr bearbeiten können. Wir danken für Ihr Verständnis.
Produktnummer:
3133.00-0011
Gewicht:
0.6 kg
Produktinformationen "Motorantrieb 3133.00"
Nenndrehmoment 2,5 bis 3,5 Nm l Leerlaufdrehzahl 120 U/min l geräuscharm l durchgehender Innensechskant SW6/SW7/SW9
Eigenschaften
Unser DC-Getriebemotor mit 24V verfügt über ein Schneckengetriebe und durchgehendem Innensechskant. Das Kabel mit AMP-Stecker sowie die integrierte Hall-Sensorik garantieren eine einfache und sichere Ansteuerung des Gesamtsystems.Der DC-Getriebemotor gilt als Antrieb für ergonomische Tischanwendungen. Jedoch findet der Motor in vielen weiteren Gebieten seine Anwendung. Ergänzend zum Getriebemotor finden Sie eine passende Spindeleinheit mit Motoradapter in unserem Shop.Besondere Merkmale
- Zwei integrierte Hall-Sensoren zur Erfassung der zurückgelegten
Umdrehungen und der Drehrichtung - Durchgehender Innensechskant in Schlüsselweiten SW6, SW7, SW9
- Gute Selbsthemmungseigenschaften
- Geräuscharm
- 1000 mm Motorkabel mit Stecker inkusive
- Kombinierbar mit den meisten Ketterer-Spindelsystemen
Technische Hinweise
- Um einen sicheren Betrieb zu gewährleisten muss der Motor in der vorgegebenen Einbaulage (siehe Einbaulage/Befestigung) betrieben werden.
- Der Arbeitsbereich des Antriebs (Nenndrehmoment) ist bei der Lebensdauer von 10.000 Doppelhüben ermittelt.
- Die Anbindung des Antriebs in das Gesamtsystem mit schwingungsdämpfenden Elementen kann vorteilhaft sein. Dabei ist aber die Funktionssicherheit des Antriebs in der Anwendung zu prüfen.
- Durch die Steuerung* wird das System so geregelt, dass die Drehzahl im gesamten Arbeitsbereich des Antriebs möglichst konstant gehalten wird.
- Durch Verwendung einer Steuerung mit Kurzschlussbremse kann der Haltemoment des Antriebs erhöht werden.
* In Verbindung mit LogicData Steuerung Compact-3
| Baureihe | 3133.00-1002 | 3133.00-1003 | 3133.00-0009 |
| Variante | mit Bremse | mit Bremse | mit Bremse |
| Antriebsmotor | DC Motor 24 V | DC Motor 24 V | DC Motor 24 V |
| Sensor/Versorgung | Hall/5 V DC/0,3 A | Hall/5 V DC/0,3 A | Hall/5 V DC/0,3 A |
| Schutzart | IP30 | IP30 | IP30 |
| Leerlaufdrehzahl | 120 U/min (24 V) | 120 U/min (24 V) | 120 U/min (24 V) |
| Einschaltdauer im Leerlauf | 20% (bei 5 Min.) | 20% (bei 5 Min.) | 20% (bei 5 Min.) |
| Nenndrehmoment* | 2,5 Nm | 2,5 Nm | 2,5 Nm |
| Einschaltdauer bei Nennlast* | 20 sec ON 4min. OFF | 20 sec ON 4min. OFF | 20 sec ON 4min. OFF |
| Kurzzeitiger Spitzenmoment (< 1 sec) | 5 Nm | 5 Nm | 5 Nm |
| Antrieb | 6ktSW6 mm | 6ktSW7 mm | 6ktSW9 mm |
| Baureihe | 3133.00-0016 | 3133.00-0017 | 3133.00-0011 |
| Variante | ohne Bremse | ohne Bremse | ohne Bremse |
| Antriebsmotor | DC Motor 24 V | DC Motor 24 V | DC Motor 24 V |
| Sensor/Versorgung | Hall/5 V DC/0,3 A | Hall/5 V DC/0,3 A | Hall/5 V DC/0,3 A |
| Schutzart | IP30 | IP30 | IP30 |
| Leerlaufdrehzahl | 120 U/min (24 V) | 120 U/min (24 V) | 120 U/min (24 V) |
| Einschaltdauer im Leerlauf | 20% (bei 5 Min.) | 20% (bei 5 Min.) | 20% (bei 5 Min.) |
| Nenndrehmoment* | 3,5 Nm | 3,5 Nm | 3,5 Nm |
| Einschaltdauer bei Nennlast* | 20 sec ON 4min. OFF | 20 sec ON 4min. OFF | 20 sec ON 4min. OFF |
| Kurzzeitiger Spitzenmoment (< 1 sec) | 5 Nm | 5 Nm | 5 Nm |
| Antrieb | 6ktSW6 mm | 6ktSW7 mm | 6ktSW9 mm |
* Ermittelt bei Voll-Last auf die Lebensdauer von 10.000 Doppelhüben
Downloads "Motorantrieb 3133.00"
3D-Daten (im STEP-Format) werden als zip-Datei auf Ihrem Computer
gespeichert. Nach dem Entpacken der Dateien können Sie die Daten mit
einem STP-Viewer (z. B. dem kostenlosen Autodesk Viewer) öffnen und
betrachten. Bitte beachten Sie, dass Sie auf eine externe Seite
weitergeleitet werden. Erstellen Sie dort ein Kundenkonto, um die
3D-Daten herunterzuladen.
