Synchronteleskop-Spindeleinheit 4115.14
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
45,60 €*
|
| Bis 9 |
44,49 €*
|
| Bis 19 |
43,37 €*
|
| Ab 20 |
37,48 €*
|
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "Synchronteleskop-Spindeleinheit 4115.14"
Diese zweifach teleskopierbare Hubeinheit eignet sich ideal für elektromotorisch betriebene Sitz-Steh-Arbeitsplätze sowie für alle Anwendungen, bei denen eine stufenlose lineare Verstellung mit hoher Geschwindigkeit, großem Hub und minimalem Einbaumaß erforderlich ist.
Besondere Merkmale
- Doppelte Verstellgeschwindigkeit dank Synchronteleskop-Design
- Maximale Hublänge bei geringem Einbauraum
- Optimal geeignet für den Einsatz mit Elektromotoren
Technische Hinweise
- Die Hubeinheit muss durch ein separates Führungssystem gegen seitlich einwirkende Kräfte abgesichert werden.
- Achtung: Spindelsysteme mit einer Steigung größer als 3 mm sind möglicherweise nicht selbsthemmend. Die Selbsthemmung ist in der jeweiligen Anwendung zu prüfen.
- Die Hubeinheit ist ausschließlich für Druckbelastung getestet.
- Eine fehlerhafte Auslegung des Führungssystems kann zu Schäden an der Hubeinheit führen. Bitte beachten Sie die Konstruktions- und Sicherheitshinweise zu Spindelantrieben.
Technische Angaben
| Baureihe | 4115.14-V01E500M490 | 4115.14-V02E495M484 |
|
Spindeltyp
|
SG20x10P2 RH SG10x10P2 RH
|
SG20x10P2 RH SG10x10P2 RH
|
|
Verfahrweg
|
20 mm/Umdrehung synchrone Spindelbewegung
|
20 mm/Umdrehung synchrone Spindelbewegung
|
|
Verfahrgeschwindigkeit
|
40 mm/s*
|
40 mm/s*
|
|

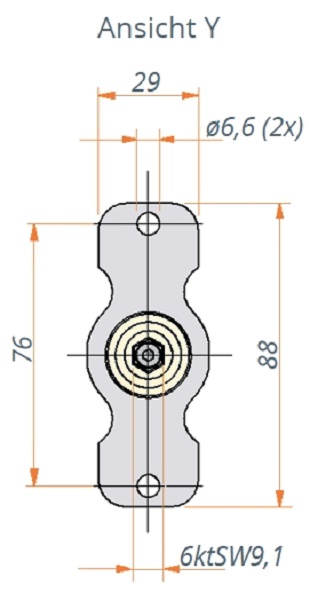

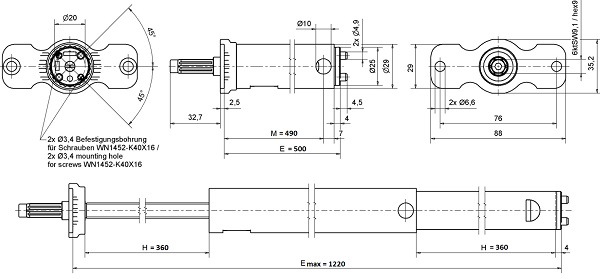

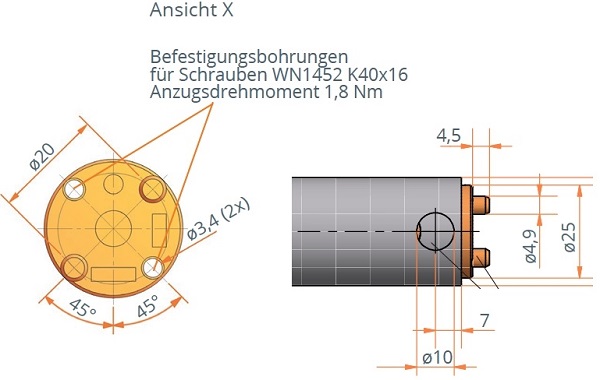

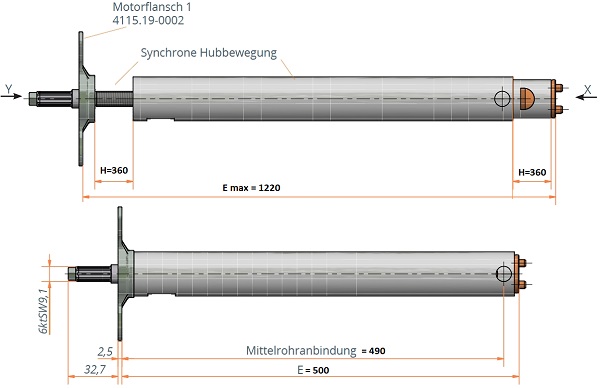

Einbaumaß E
| 500 mm | 495 mm |
| Mittelrohranbindung M | 490 mm | 484 mm |
| Motorbefestigung | Nein | Ja |
| Hub H**
| 720 mm | 720 mm |
|
Max. Hubkraft
|
dyn. 900 N
stat. 900 N
|
dyn. 900 N
stat. 900 N
|
|
Erforderlicher Antriebsdrehmoment
|
3,3 Nm
|
3,3 Nm
|

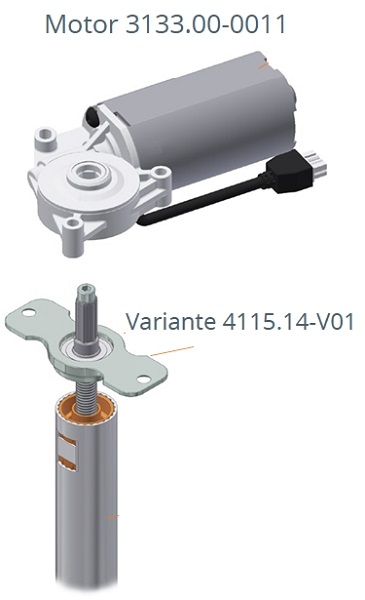

* In Verbindung mit Motor 3133 und LogicData Steuerung Compact-3
** Hublänge von 720 mm ist konstant beim Einbaumaß zwischen 476 mm und 560 mm
Hinweis: Der Link führt Sie auf unsere Nextcloud-Plattform. Dort
können Sie die STEP-Datei direkt herunterladen. Bitte beachten Sie, dass
Sie hierfür auf eine externe Seite weitergeleitet werden.
