Synchronteleskop-Spindeleinheit 4115.14
Vielseitige Synchronteleskop-Spindeleinheit: Stufenlose, schnelle Verstellung. Perfekt für Sitz-Steh-Arbeitsplätze und mehr.
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
58,44 €*
|
| Bis 9 |
56,28 €*
|
| Bis 19 |
54,11 €*
|
| Ab 20 |
51,94 €*
|
Sofort verfügbar, Lieferzeit: 1-3 Tage
Lagerbestand:
15
Produktnummer:
4115.14-V02E495M484
Gewicht:
0.78 kg
Produktinformationen "Synchronteleskop-Spindeleinheit 4115.14"
2 Varianten zur Auswahl l Hub 720 mm l Hubkraft 900 N l Verfahrweg 40mm/s l Maximaler Hub bei minimalem Einbaumaß
Eigenschaften
Zweifach teleskopierbare Hubeinheit für diverse lineare Antriebslösungen. Die Synchronteleskop-Spindeleinheit eignet sich ideal für elektromotorische Sitz-Steh-Arbeitsplatzanwendungen oder überall dort, wo eine stufenlose lineare Verstellung mit einer hohen Geschwindigkeit, maximalem Hub bei einem minimalen Einbaumaß erforderlich ist.
Besondere Merkmale
- Doppelte Geschwindigkeit durch Synchronteleskop-Design
- Maximaler Hub bei minimalem Einbaumaß
- Ideal für einen elektromotorischen Antrieb geeignet
Technische Hinweise
- Die Hubeinheiten sind durch ein separates Führungssystem gegen Einwirkung von Seitenkräften zu schützen.
- Achtung: Die Spindelsysteme mit der Spindelsteigung > 3mm sind gegebenenfalls nicht mehr selbsthemmend. Die Selbsthemmung ist in der Anwendung zu prüfen.
- Die Hubeinheit ist nur auf Druck getestet.
- Falsche Dimensionierung des Führungssystems kann zur Beschädigung der Hubeinheit führen: Beachten Sie bitte die Konstruktions- und Sicherheitshinweise zu Spindelantrieben. Diese finden Sie unter: https://www.ketterer.de/downloads/anleitungen
Technische Angaben
| Baureihe | 4115.14-V01E500M490 | 4115.14-V02E495M484 |
| Spindeltyp | SG20x10P2 RH SG10x10P2 RH | SG20x10P2 RH SG10x10P2 RH |
| Verfahrweg | 20 mm/Umdrehung synchrone Spindelbewegung | 20 mm/Umdrehung synchrone Spindelbewegung |
| Verfahrgeschwindigkeit | 40 mm/s* | 40 mm/s* |

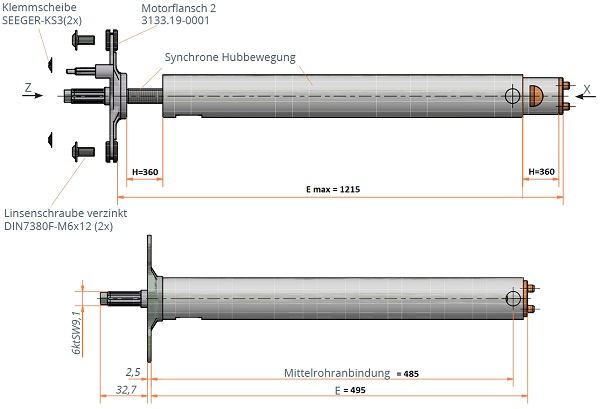

| Einbaumaß E | 500 mm | 495 mm |
| Mittelrohranbindung M | 490 mm | 484 mm |

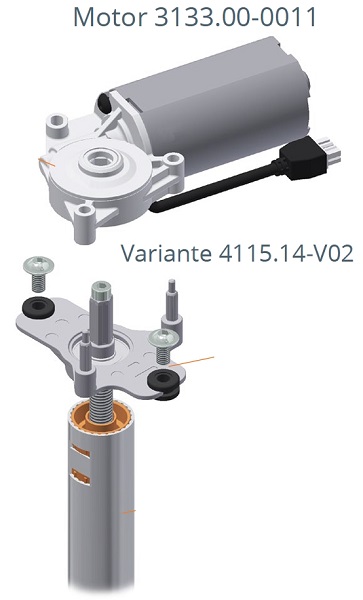

| Motorbefestigung | nein | ja |
| Hub H** | 720 mm | 720 mm |
| Max. Hubkraft | dyn. 900 N stat. 900 N | dyn. 900 N stat. 900 N |
| Erforderlicher Antriebsdrehmoment | 3,3 Nm | 3,3 Nm |
* In Verbindung mit Motor 3133 und LogicData Steuerung Compact-3
** Hublänge von 720 mm ist konstant beim Einbaumaß zwischen 476 mm und 560 mm
