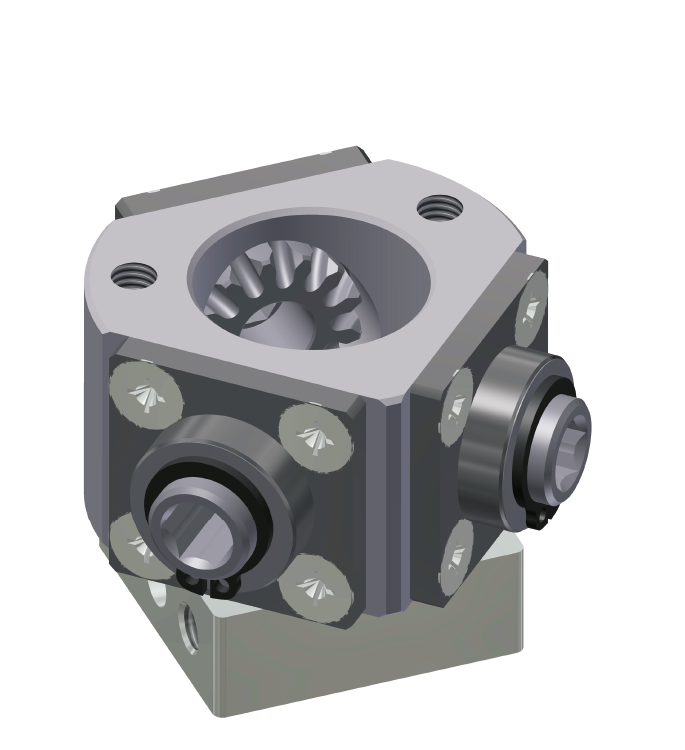

Umlenkgetriebe 3014
Kegelradgetriebe für Umlenkung in zwei Richtungen mit Winkeln von 120°/135°. Einfache Montage durch Schraubbefestigung am Adapter.
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
63,55 €*
|
| Bis 9 |
60,63 €*
|
| Bis 19 |
57,72 €*
|
| Ab 20 |
54,94 €*
|
Sofort verfügbar, Lieferzeit: 1-3 Tage
Bitte beachten Sie, dass wir uns in der Zeit vom 23.12.2024 bis 06.01.2025 im Betriebsurlaub befinden und in diesem Zeitraum eingehende Bestellungen erst nach unserer Rückkehr bearbeiten können. Wir danken für Ihr Verständnis.
Lagerbestand:
17
Produktnummer:
3014.00-0070
Gewicht:
0.12 kg
Produktinformationen "Umlenkgetriebe 3014"

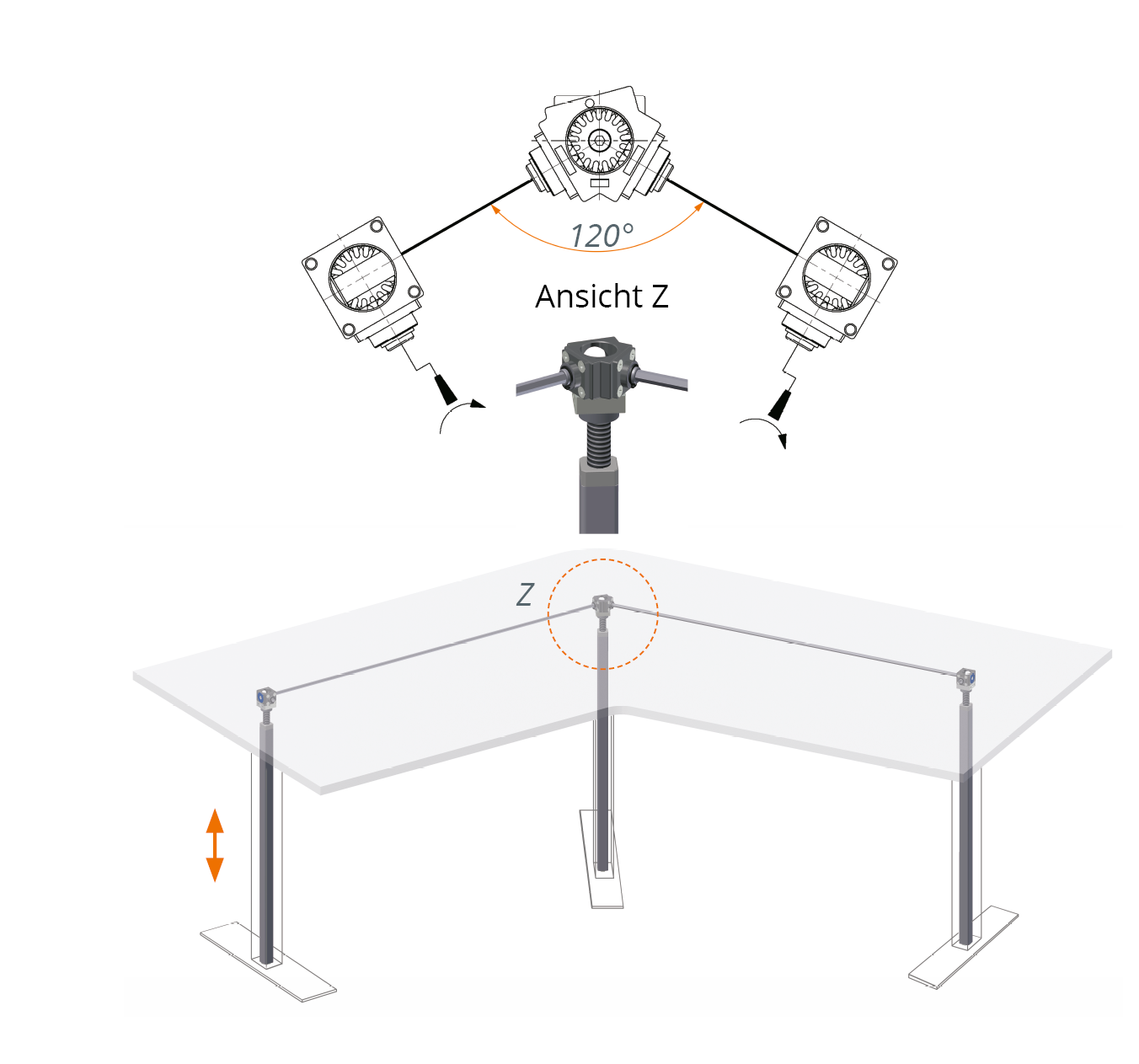

Unsere Kegelradgetriebe-Familie eignet sich optimal für den Einsatz als Umlenkgetriebe mit Richtungswechsel in bis zu drei verschiedene Achsen. Die Umlenkung der Drehbewegung ist in Winkeln von 90°, 120° und 135° möglich. Die einfache Schraubbefestigung am Adapter sorgt für eine schnelle und unkomplizierte Montage.
Besondere Merkmale
- Wartungsfrei
- Hochwertige, gehärtete Stahlkegelräder
- Robustes Gehäuse aus glasfaserverstärktem Kunststoff oder Aluminium (erhältlich für 90°, 120°, 135°)
- Übersetzungsverhältnisse: 1,3:1 (Abtrieb nach unten) und 1:1 (in Umlenkungsrichtung)
- Manuell bedienbar
Technische Angaben
| Baureihe |
3014.00-0069
|
3014.00-0070
|
3014.00-0071
|
3014.00-0082
|
|
Übersetzung in Umlenkungsrichtung
|
1:1
|
1:1
|
1:1
|
1:1
|
|
Übersetzung 90° nach unten
|
1,3:1
|
1,3:1
|
1,3:1
|
1,3:1
|
|
Antrieb/Abtrieb
|
6ktSW6
|
6ktSW6
|
6ktSW6
|
6ktSW6
|
|
Anzahl der Kegelräder
| 4 | 4 | 3 | 3 |
|
Max. Antriebsdrehmoment
|
3 Nm
|
3 Nm
|
3 Nm
|
3 Nm
|
|

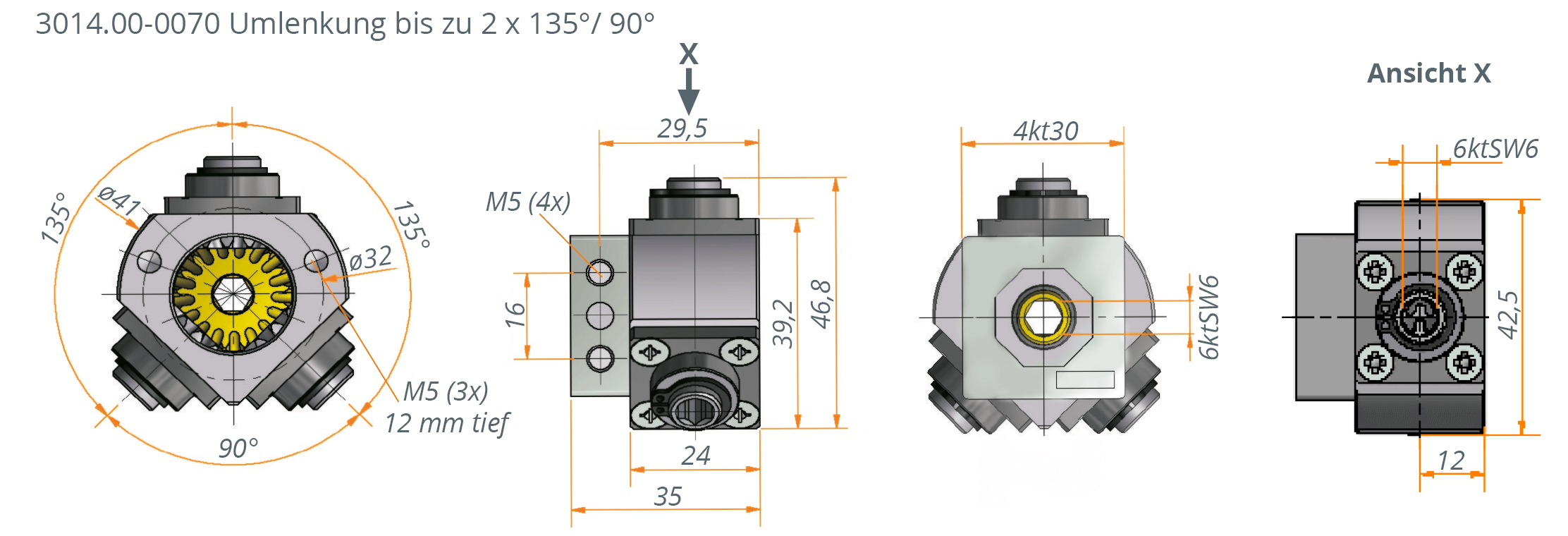

Gehäuse/Umlenkungswinkel
|
3 x 120°
|
2 x 135°
|
120°
|
135°
|
|
Material
|
Aluminium
|
Aluminium
|
Kunststoff
|
Kunststoff |
Downloads "Umlenkgetriebe 3014"
3D-Daten (im STEP-Format) werden als zip-Datei auf Ihrem Computer
gespeichert. Nach dem Entpacken der Dateien können Sie die Daten mit
einem STP-Viewer (z. B. dem kostenlosen Autodesk Viewer) öffnen und
betrachten. Bitte beachten Sie, dass Sie auf eine externe Seite
weitergeleitet werden. Erstellen Sie dort ein Kundenkonto, um die
3D-Daten herunterzuladen.
