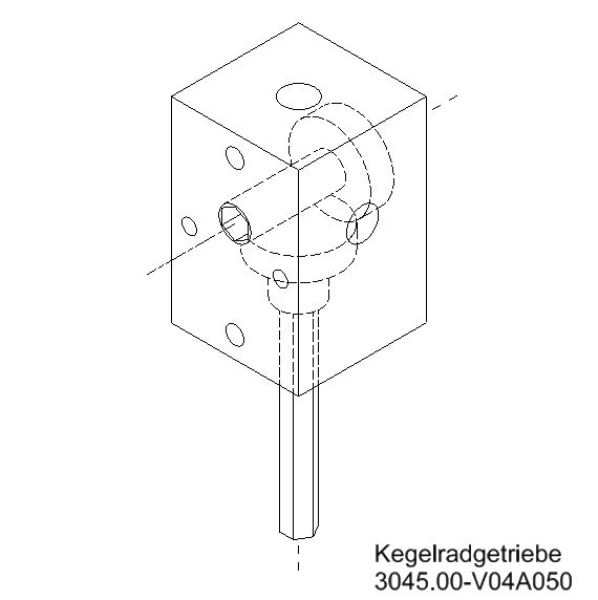

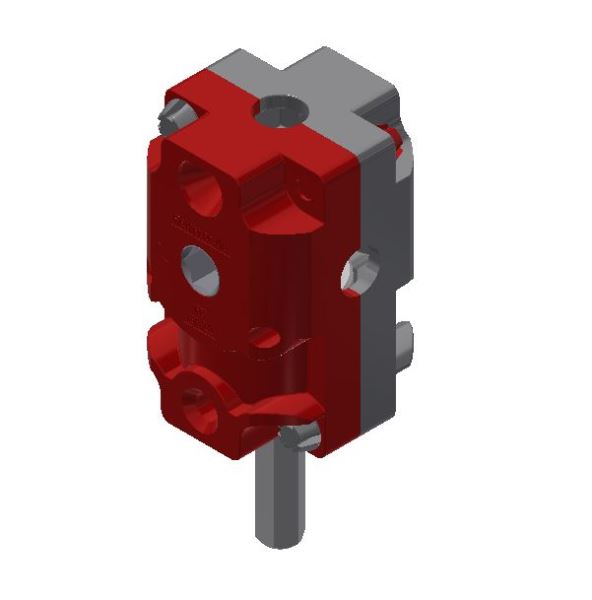

Umlenkgetriebe 3045
90° Kegelradgetriebe: Wartungsfrei, mit/ohne 6kt-Achse, einfache Montage. Ideal für manuelle/elektromotorische Antriebe.
Lagerbestand:
16
Produktnummer:
3045.00-V04A050
Gewicht:
0.12 kg
Produktinformationen "Umlenkgetriebe 3045"
Umlenkung 90° l Übersetzung 1:1 oder 2:1 l Max. Antriebsdrehmoment 5,5 Nm l 6kant SW6 l 4 Varianten Achse: ohne , 50, 80 oder 100 mm
Eigenschaften Umlenkgetriebe 3045
Dieses Kegelradgetriebe eignet sich für die Umlenkung einer Drehbewegung im 90°-Winkel.
Das Getriebe kann sowohl mit einer 6kt-Achs als auch ohne Achse geliefert werden. Eine einfache Schraubbefestigung ermöglicht eine unkomplizierte Montage. Daneben ist das Getriebe wartungsfrei und verfügt sowohl über gehärtete Stahlkegelräder als auch über ein Gehäuse aus glasfaserverstärktem Kunststoff. Das Kegelradgetriebe ist für den manuellen sowie für den elektromotorischen Antrieb geeignet.
3045.00-3001 | 3045.00-3002 | 3045.00-V04A050 | 3045.00-V04A080 | 3045.00-V04A100 | ||
Antrieb | Sackloch 6kant SW7 |
|
50mm Welle 6kanr SW7 | 80mm Welle 6kant SW7 | 100mm Welle 6kant SW7 | |
Übersetzung | 1:1 | 2:1 | 1:1 | 1:1 | 1:1 |
Technische Daten Kegelradgetriebe 5,5 Nm 1:1 oder 2:1
Max. Antriebsdrehmoment: | 5,5 Nm |
Übersetzung: | 1:1 oder 2:1 |
Drehzahlbereich bis: | 150 U/min |
An- und Abtrieb: | Innen 6ktSW7 |
Ausladung: | ohne / 50mm / 80mm / 100mm |
Abmessungen: | 36 x 36 x 55 mm |
Selbsthemmung: | nein |
Einschaltdauer: | 20% (bei 5Min.) |
zul. Betriebstemperatur: | 0 bis 40°C |
Material: | Gehäuse aus glasfaserverstärktem Kunststoff |
besondere Merkmale: | einsatzgehärtete Zahnräder aus Stahl |
Anwendung Kegelradgetriebe 5,5 Nm 1:1 oder 2:1
Die Kegelradgetriebe eignen sich für die Übertragung von Kräften. Durch seinen ruhigen Lauf findet das Getriebe selbst in geräuschempfindlichen Bereichen einen optimalen Einsatz.
