Winkelgetriebe Ket-Bee 200X TxC-Getriebe
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
163,90 €*
|
| Bis 9 |
157,80 €*
|
| Bis 19 |
151,75 €*
|
| Ab 20 |
145,70 €*
|
Produktinformationen "Winkelgetriebe Ket-Bee 200X TxC-Getriebe"
Beschreibung
Unsere Kegelradgetriebe-Serie ist die ideale Lösung für alle Anwendungen, die eine zuverlässige 90°-Kraftübertragung bei minimalem Platzbedarf erfordern. Mit vier verfügbaren Baugrößen deckt diese Produktfamilie eine Vielzahl technischer Anforderungen ab – von leichten bis mittelschweren Anwendungen im Maschinenbau, Anlagenbau oder der Automatisierung.
Hauptmerkmale
- Kombination von Sackloch-Hohlwelle und Vollwelle für synchrone Bewegung
- Dauerhaft wartungsfreier Betrieb dank gehärteter Kegelräder aus Stahl
- Geräuscharmes Arbeiten für eine angenehme Umgebung
- Eloxiertes Aluminiumgehäuse für hohe Korrosionsbeständigkeit
- Übersetzungsverhältnis: 1:1 – für gleichbleibende Drehzahlen an Ein- und Ausgang
- Temperaturbereich im Betrieb: -20 °C bis +60 °C
- Verdrehspiel der Abtriebswelle: 3° ± 1°
- Empfohlene Einschaltdauer: 20 % pro 5-Minuten-Zyklus (1 Minute aktiv, 4 Minuten inaktiv)
- Ausgelegt für eine Lebensdauer von ca. 1000 Stunden bei:
- voller Belastung
- Eingangsdrehzahl von 500 U/min
- empfohlener Einschaltdauer
- Einschaltdauer von 20 % innerhalb von 5 Minuten

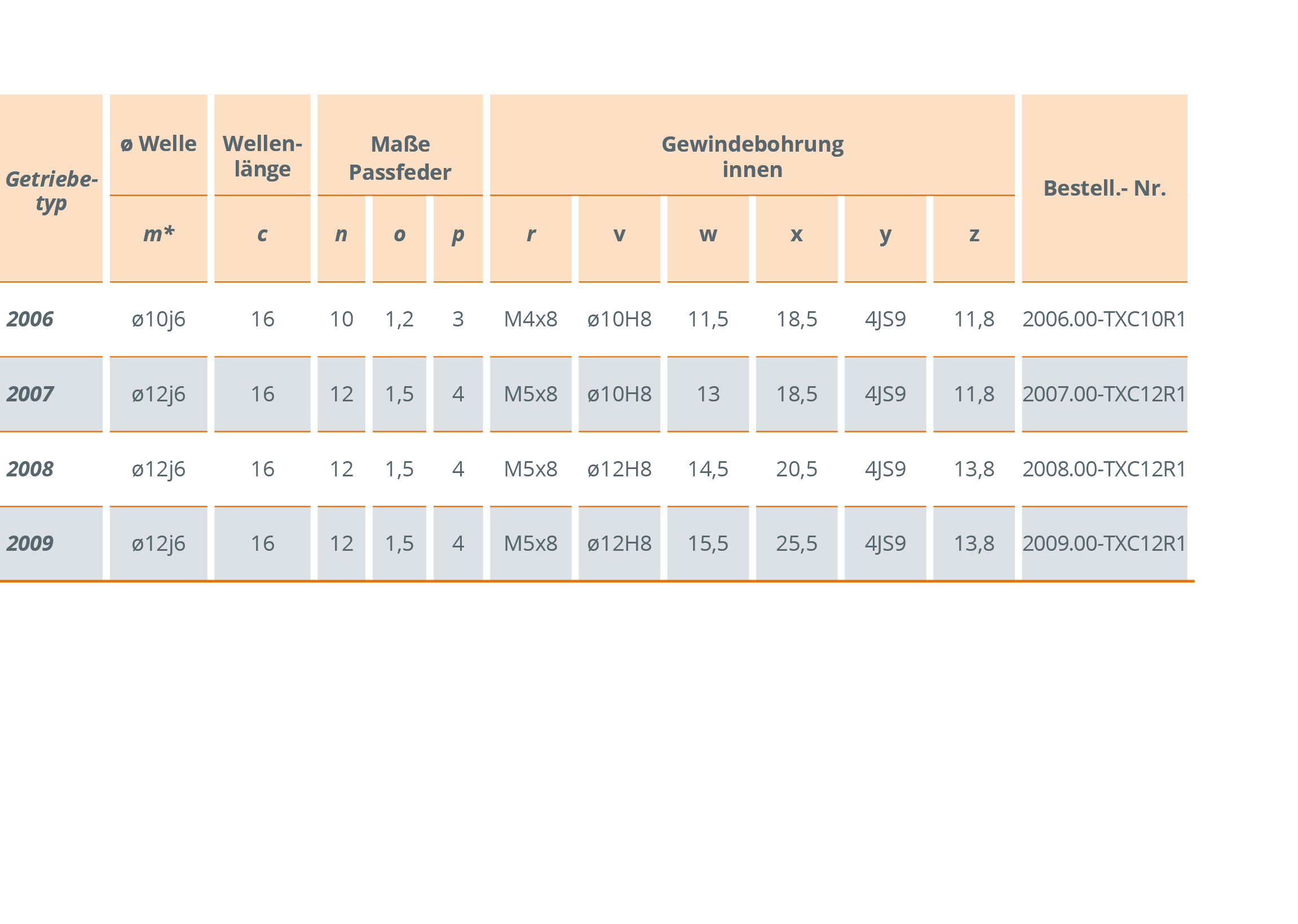

Technische Angaben
| Bestell-Nr. |
Drehzahlbereich n in min-1 | Max. Drehmoment M* in Nm |
Radial- und Axialbelastung ** FR in N FN in N |
Teilegewicht in kg | ||
| 2006.00-T0C10R1 |
100/500/1000
| 8/3/1,5 | 550 |
| ||
| 2007.00-T0C12R1 |
100/500/1000
| 10/4/2 |
|
0,40 | ||
|
2008.00-T0C12R1 |
100/500/1000
| 12/5/2,5 |
|
0,59 | ||
|
2009.00-T0C12R1 |
100/500/1000
|
| 750 |
0,80 |
*Die Werte von FR gelten nur wenn FA = 0 N
Die Werte von FA gelten nur wenn FR = 0 N
Anwendungsbeispiele
In unserer Ket-Bee Familie bieten wir sowohl Getriebe für
eine einfache Umlenkung um 90° (200x L-Getriebe) als
auch für eine Verteilung der Kraftübertragung auf zwei
Antriebe (200x T-Getriebe) an.
Unsere Standardkomponenten bieten eine Vielzahl von Möglichkeiten, um Antriebsaufgaben
effizient umzusetzen. Dank zahlreichen Varianten von
Schneckengetrieben aus der Ket-Motion Serie können
nahezu alle Automatisierungsaufgaben problemlos bewältigt werden
