TR 14 l rechts/links l ein- o. mehrgängig
Produktinformationen "TR 14 l rechts/links l ein- o. mehrgängig"

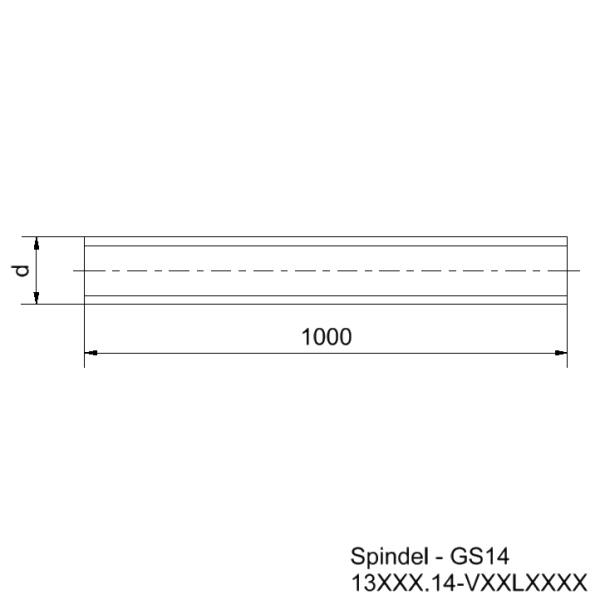

Trapezgewindespindel TR14 – Stahl, gerollt, 1000 mm Länge nach DIN 103
Eigenschaften
Die Trapezgewindespindel TR14 ist die ideale Lösung für präzise und langlebige Antriebssysteme im Maschinenbau, Anlagenbau und in der Automatisierungstechnik. Gefertigt aus hochwertigem Stahl und gerollt nach DIN 103, überzeugt sie durch höchste Festigkeit, geringe Reibung und lange Lebensdauer. Erhältlich in 8 Varianten – mit Rechts- oder Linksgewinde, ein- oder mehrgängig – für maximale Flexibilität bei Ihrer Anwendung.
- Nach DIN 103 gefertigt – passgenau & standardisiert
- Gerolltes Gewinde für höhere Festigkeit und Lebensdauer
- In 8 Varianten verfügbar – rechts/links, ein- & mehrgängig
- Hohe Tragfähigkeit dank trapezförmigem Gewindeprofil
- Optimale Oberflächengüte für präzisen Lauf und geringes Spiel
- Kombinierbar mit passenden Muttern aus POM, Messing oder PA6-GF30
Technische Eigenschaften
| Norm: | DIN 103 (TR 14), SG angelehnt an DIN 103 |
| Gewindedurchmesser: | 14 mm |
| Gewindesteigungen: | 2 mm / 3 mm / 4 mm / 16 mm / 20 mm / 30 mm |
| Ausführung: | eingängig bis sechsgängig |
| Fertigung: | gerollt (nicht geschnitten) |
| Material: | Stahl (11SMnPb30+C+TE / 11SMnPb28K+C / C15K) |
| Länge: | 1000 mm |
| Gewinderichtung: | Rechts- und Linksgewinde erhältlich |
Verfügbare Varianten
- TR 14x2 Art.Nr.: 13713.14-V00L1000 , Gewindesteigung 2 mm , eingängig - Rechtsgewinde*
- TR 14x3 Art. Nr.: 13032.14-V00L1000, Gewindesteigung 3 mm, eingängig - Rechtsgewinde
- TR 14x3 Art. Nr.: 13033.14-V00L1000 Gewindesteigung 3 mm, eingängig - Linksgewinde
- TR 14x4 Art. Nr. : 13003.14-V00L1000 Gewindesteigung 4 mm, eingängig - Rechtsgewinde
- TR 14x4 Art. Nr. : 13004.14-V00L1000 Gewindesteigung 4 mm, eingängig - Linksgewinde
- SG 14x16 P4 Art.Nr.: 13034.14-V00L1000 Gewindesteigung 16 mm P4, viergängig - Rechtsgewinde
- SG 14x20 P4 Art. Nr.: 13042.14-V00L1000 Gewindesteigung 20 mm P4, fünfgängig - Rechtsgewinde
- SG 14x30 P5 Art.Nr.: 13112.14-V00L1000 Gewindesteigung 300 mm P5, sechsgängig - Rechtsgewinde
*Dieses Produkt enthält Blei (Pb) als Legierungsbestandteil im Werkstoff Messing in einer Konzentration von bis zu 4 %.
Anwendungsgebiet
Die Trapezgewindespindeln TR14 und Sondergewindespindeln SG14 kommen überall dort zum Einsatz, wo präzise lineare Bewegungen und hohe Tragfähigkeiten gefordert sind:
- Maschinen- und Vorrichtungsbau
- Automatisierungs- und Steuerungstechnik
- Verfahr- und Positioniereinheiten
- Linearantriebe und Stellspindeln
- Hubsysteme und Verstelleinrichtungen
- Labor- und Prüftechnik
- 3D-Drucker und CNC-Maschinen
Die Spindeln übertragen rotierende in lineare Bewegungen und eignen sich ideal für Anwendungen, bei denen Kraftübertragung, Präzision und Langlebigkeit entscheidend sind.
