t-Rex 3200 I-44-47-L41 S2 (kurze Version, Fokus Drehmoment) bei 24 VDC
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
221,00 €*
|
| Bis 9 |
206,00 €*
|
| Bis 19 |
191,00 €*
|
| Ab 20 |
176,00 €*
|
Sofort verfügbar, Lieferzeit: 1-3 Tage
Produktinformationen "t-Rex 3200 I-44-47-L41 S2 (kurze Version, Fokus Drehmoment) bei 24 VDC"
BLDC Motor – 14-polig mit Hall-Sensoren & Neodym-Magneten
Leistungsstarker Kompaktantrieb für anspruchsvolle Anwendungen
Der 14-polige BLDC-Motor wurde für höchste Effizienz und exakte Steuerung entwickelt. Ausgestattet mit starken Neodym-Magneten und drei digitalen Hallsensoren, ermöglicht er eine zuverlässige und präzise Erfassung der Rotorposition.
Die elektrische Verbindung erfolgt über ein komfortables Stecksystem – ideal für eine schnelle und sichere Integration in Ihre Anwendung.
Für den Betrieb ist eine externe Leistungselektronik notwendig. Optional ist der Motor auch mit Hohlwelle erhältlich, was die Umsetzung eines beidseitigen Abtriebs ermöglicht.
Technische Highlights
- Drehmomentoptimierte Konstruktion – ideal für Anwendungen mit hohem Lastmoment
- Maximale Leistungsdichte – bis zu 3× stärker als vergleichbare Motoren
- Überlastresistent – zuverlässig auch bei kurzzeitigen Lastspitzen
- Geeignet für Direktantrieb oder Generatorbetrieb – perfekt für getriebelose Systeme
- Individuelle Konfiguration möglich – Sonderwicklungen und spezifische Auslegung auf Anfrage
Optional verfügbar:
- Ausführung mit Hohlwelle – für Anwendungen mit beidseitigem Abtrieb
- Maßgeschneiderte Varianten – abgestimmt auf Ihren Anwendungsfall

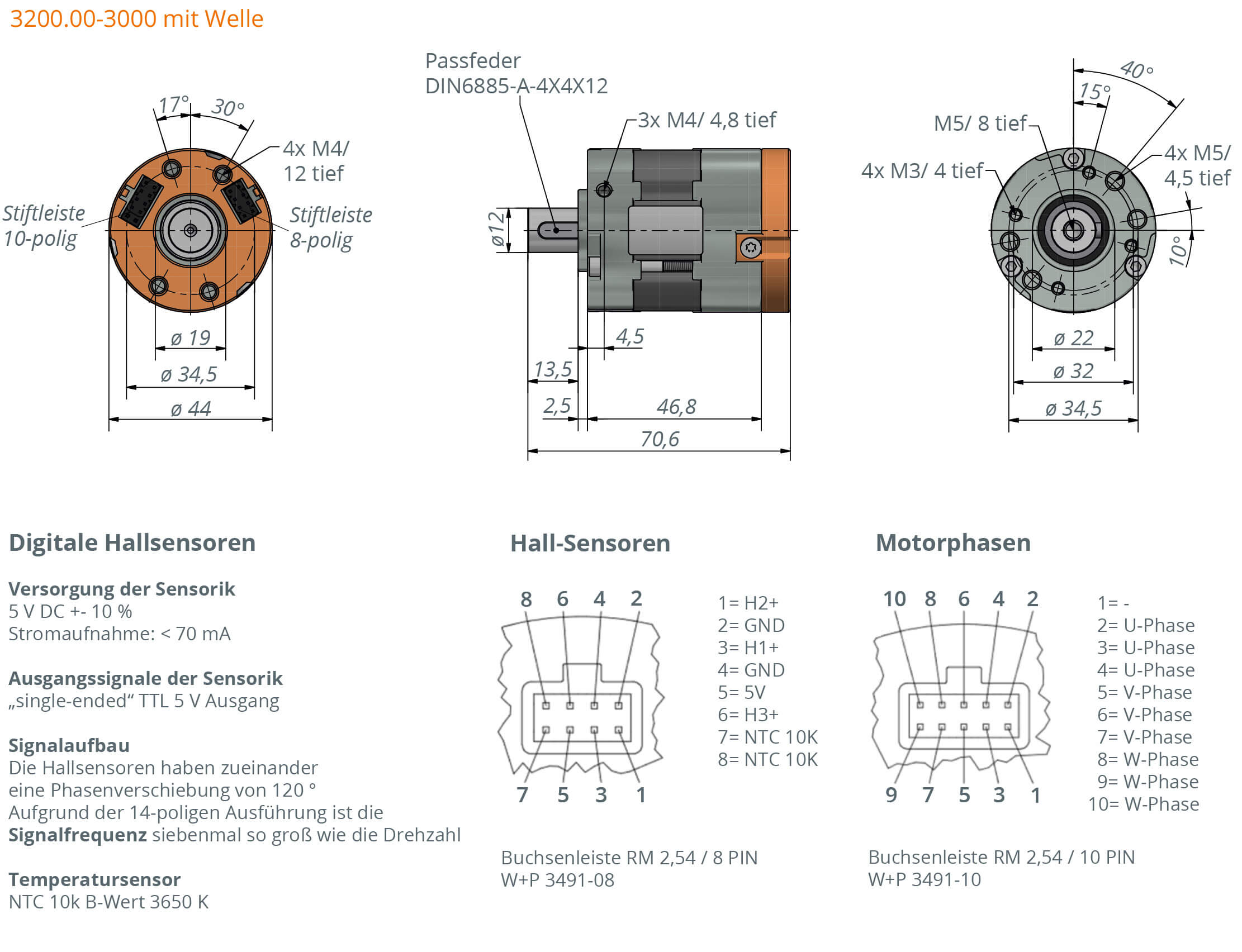

Technische Angaben
| t-Rex 3200-I-44-47 L41 S2 DH
| 3200.00-3000 | ||||
| Nennspannung | 24 VDC | 36 VDC | 48 VDC | ||
| Nennstrom |
| 2,4 A | 2,2 A | ||
| Nenndrehmoment | 0,2 Nm | 0,18 Nm | 0,15 Nm | ||
| Nenndrehzahl | 2000 1/min | 3250 1/min | 4664 1/min | ||
| Wellenleistung im Nennmoment | 41 W |
| 74 W | ||
| Max. Wirkungsgrad | 70 % | 72 % | 72 % | ||
| Leerlaufdrehzahl | 2700 1/min | 4090 1/min | 5480 1/min | ||
| Leerlaufstrom | 0,4 A | 0,45 A | 0,45 A | ||
| Stillstandsmoment |
| 1,3 Nm | 1,5 Nm | ||
| Anlaufstrom bei Stillstandsmoment | 14 A | 18 A | 20 A | ||
| Drehmomentkonstante | 0,077 Nm/A | 0,073 Nm/A | 0,073 Nm/A | ||
| Drehzahlkonstante | 113 rpm/V | 114 rpm/V | 114 rpm/V |
Motorparameter
| Anschlusswiderstand (Phase-Phase) |
1,09 Ohm
|
| Anschlussinduktivität (Phase-Phase) |
98 µH
|
| Rotorträgheitsmoment |
125 kg* mm
|
| Anzahl Pole | 14 |
| Verschaltungsart | Stern |
| Anzahl Spule pro Phase | 2 |
| Verschaltung Spulen | 2 Serie |
| Drehrichtung | bidirektional |
Hinweis: Max. Umgebungstemperatur= 40 °C, reglerspezifisch
Am Nennpunkt (TU = 20 °C), reglerspezifisch
