t-Rex 3206 I-65-86-H36 S2 (lange Version, Fokus Drehzahl) bei 24 VDC
| Anzahl | Stückpreis |
|---|---|
| Bis 4 |
231,00 €*
|
| Bis 9 |
216,00 €*
|
| Bis 19 |
200,00 €*
|
| Ab 20 |
185,00 €*
|
Versandfertig in 30 Tagen, Lieferzeit 1-3 Tage
Produktinformationen "t-Rex 3206 I-65-86-H36 S2 (lange Version, Fokus Drehzahl) bei 24 VDC"

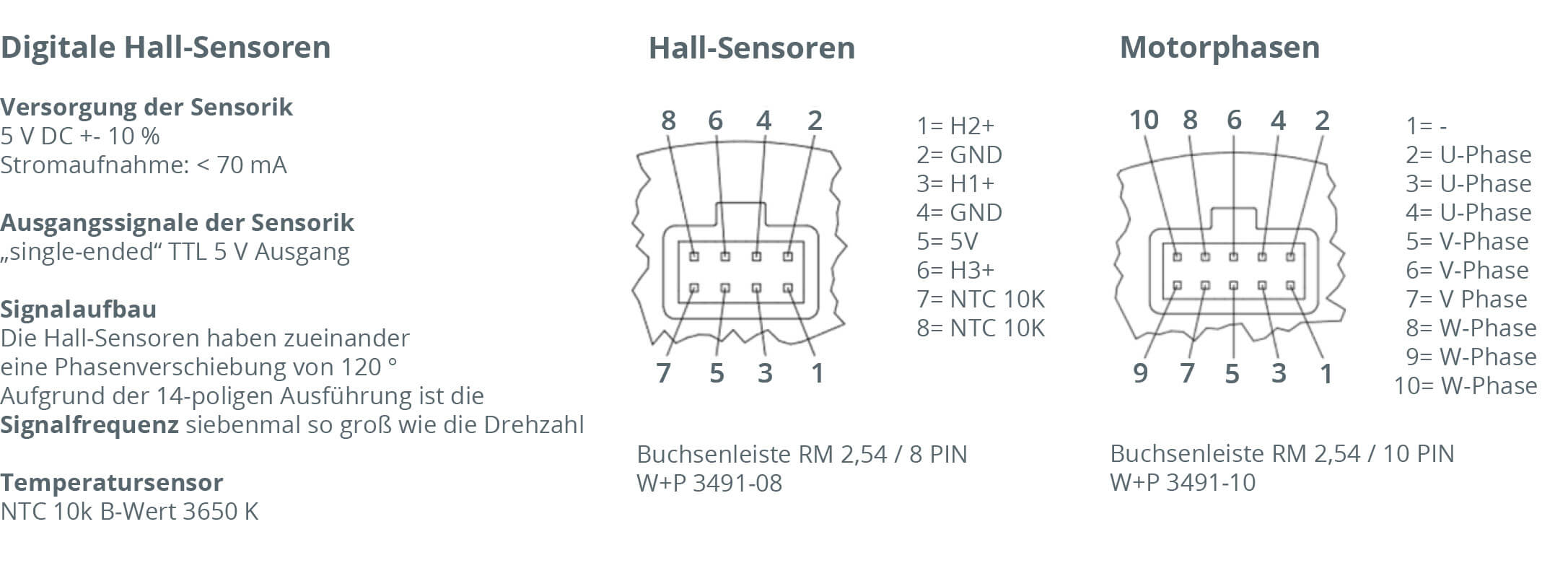

Dieser kompakte BLDC-Motor mit 14 Polen ist mit kraftvollen Neodym-Permanentmagneten ausgestattet und verfügt über drei integrierte digitale Hall-Sensoren zur präzisen Erfassung der Rotorposition. Die elektrischen Verbindungen sind anwenderfreundlich als Stecksystem gestaltet.

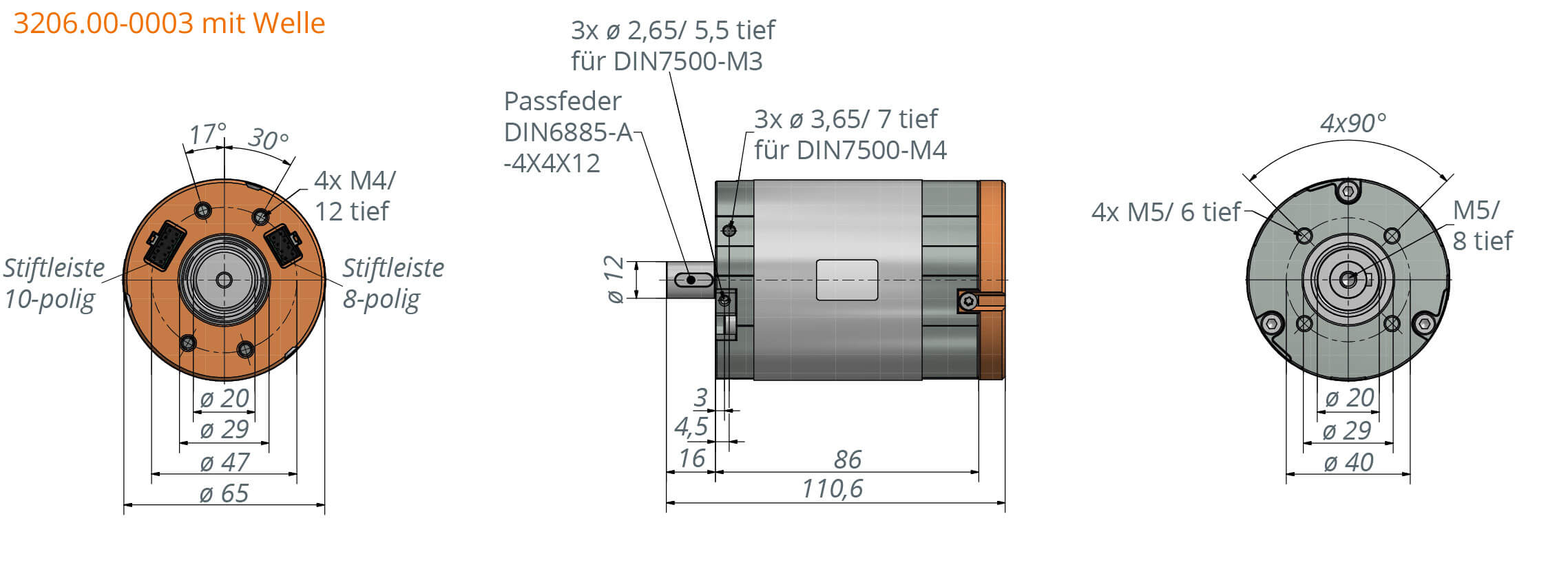

Für den Betrieb ist eine externe Leistungselektronik erforderlich. Die integrierte Hohlwelle erlaubt eine flexible Integration – ideal für Anwendungen mit beidseitigem Abtrieb.
Besondere Merkmale
-
Optimiert für hohe Drehzahlen – ideal für dynamische Anwendungen
-
Extrem hohe Leistungsdichte – bis zu dreifache Leistung im Vergleich zu Motoren ähnlicher Baugröße
-
Robust gegenüber Überlastung – zuverlässig auch unter anspruchsvollen Bedingungen
-
Direktantrieb & Generatorbetrieb – perfekt für getriebelose Systeme geeignet
-
Individuelle Sonderwicklungen – auf Anfrage realisierbar
-
Kundenspezifische Auslegung – Motor kann exakt auf den gewünschten Betriebspunkt abgestimmt werden

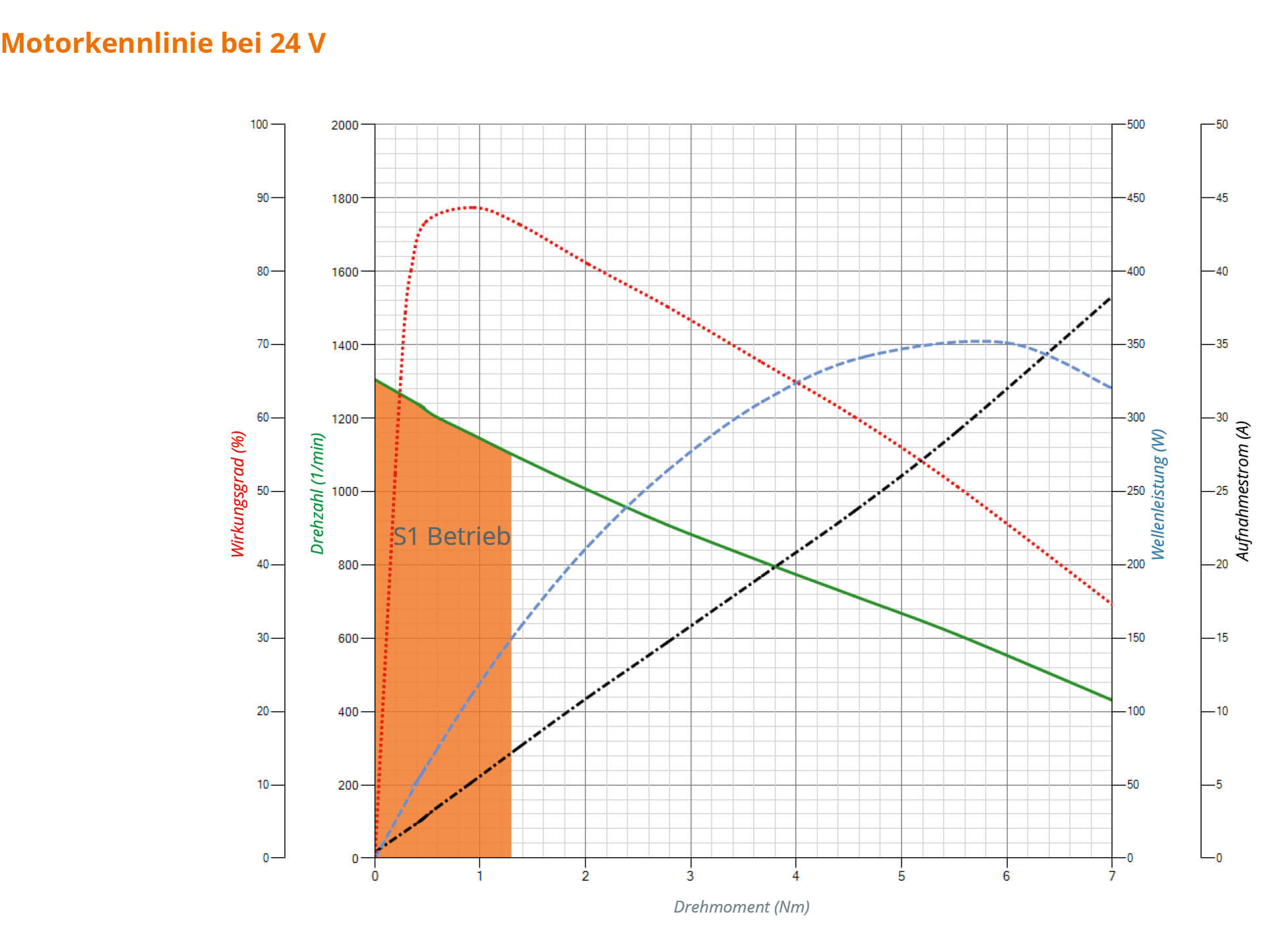

Technische Angaben
| t-Rex 3206 I-65-86-H36 S2 DH | 3206.00-0004 |
| |||
| Nennspannung | 24 VDC | 36 VDC | 48 VDC | ||
| Nennstrom | 7,2 A | 6,5 A |
| ||
| Nenndrehmoment |
1,3 Nm
| 1,15 Nm | 1 Nm | ||
| Nenndrehzahl | 1100 1/min | 1730 1/min | 2360 1/min | ||
| Wellenleistung im Nennmoment | 150 W | 208 W | 248 W | ||
| Max. Wirkungsgrad | 88 % | 90 % | 89 % | ||
| Leerlaufdrehzahl | 1300 1/min | 1950 1/min | 2600 1/min | ||
| Leerlaufstrom | 0,4 A | 0,6 A | 0,6 A | ||
| Stillstandsmoment | 7 Nm | 6 Nm | 5 Nm | ||
| Anlaufstrom bei Stillstandsmoment | 38 A | 31 A | 26 A | ||
| Drehmomentkonstante | 0,183 Nm/A | 0,195 Nm/A | 0,192 Nm/A | ||
| Drehzahlkonstante | 54 rpm/V | 54 rpm/V | 54 rpm/V |
Motorparameter
| Anschlusswiderstand (Phase-Phase) |
247 Ohm
|
| Anschlussinduktivität (Phase-Phase) |
372 µH
|
| Rotorträgheitsmoment |
104 kg* mm
|
| Anzahl Pole | 14 |
| Verschaltungsart | Dreieck |
| Anzahl Spule pro Phase | 2 |
| Verschaltung Spulen | 2 Serie |
| Drehrichtung | bidirektional |
Hinweis:
Max. Umgebungstemperatur= 40 °C, reglerspezifisch
Am Nennpunkt (TU = 20 °C), reglerspezifisch
