Winkelgetriebe Ket-Bee 200X LxC-Getriebe

Robuste Kegelradgetriebe in 4 Baugrößen mit 1:1 Übersetzung, wartungsfreiem Betrieb und einfacher Integration – ideal für präzise Winkelantriebe.
Beschreibung

Produktinformationen "Winkelgetriebe Ket-Bee 200X LxC-Getriebe "

Diese Baureihe von Kegelradgetrieben umfasst vier verschiedene Baugrößen und eignet sich hervorragend für vielfältige Anwendungen, bei denen eine Winkelübersetzung erforderlich ist. Die Konstruktion kombiniert ein platzsparendes Gehäuse mit hoher Drehmomentübertragung, robuster Bauweise und einem gleichmäßigen, leichtgängigen Lauf. Dank der durchdachten Schraubmontage lässt sich das Getriebe schnell und einfach integrieren.

Besondere Merkmale

  • Wählbare Wellenkonfiguration: Vollwelle oder Sacklochhohlwelle
  • Dauerhaft wartungsfreier Betrieb mit niedrigem Geräuschpegel
  • Hochbelastbare, gehärtete Kegelräder aus Stahl
  • Gehäuse aus eloxiertem Aluminium, verfügbar in Orange oder Silber
  • Gleichverhältnis bei der Übersetzung: 1:1
  • Betriebstemperaturbereich: –20 °C bis +60 °C
  • Verdrehspiel an der Abtriebsseite: 3° ± 1°
  • Ausgelegt für eine intermittierende Einschaltdauer von 20 % in 5-Minuten-Zyklen (1 Minute Betrieb, 4 Minuten Pause)
  • Erwartete Lebensdauer: 1000 Betriebsstunden bei
    • voller Auslastung,
    • einer Eingangsdrehzahl von 500 U/min
    • sowie einer Einschaltdauer von 20 % im 5-Minuten-Betrieb

Bestell.-Nr.
Drehzahlbereich
n in min
-1
Max. Drehmoment
M in Nm

Radial- und Axial­belastung*
FR in N                 FN in N

Teilegewicht
in kg

2006.00-L0C10R1
100/500/1000
8/3/1,5
550
0,33
2007.00-L0C12R1
100/500/1000
10/4/2
550
0,40
2008.00-L0C12R1
100/500/1000
12/5/2,5
600
0,57
2009.00-L0C12R1
100/500/1000
14/6/3
700
0,80

* Die Werte von FR gelten nur wenn FA = 0 N
Die Werte von FA gelten nur wenn FR = 0 N

Zusammenfassung
Diese Kegelradgetriebe-Serie überzeugt durch kompakte Bauweise, hohe Effizienz und Langlebigkeit bei gleichzeitig einfacher Integration in verschiedenste Anwendungen. Ideal für den industriellen Einsatz unter wechselnden Betriebsbedingungen.

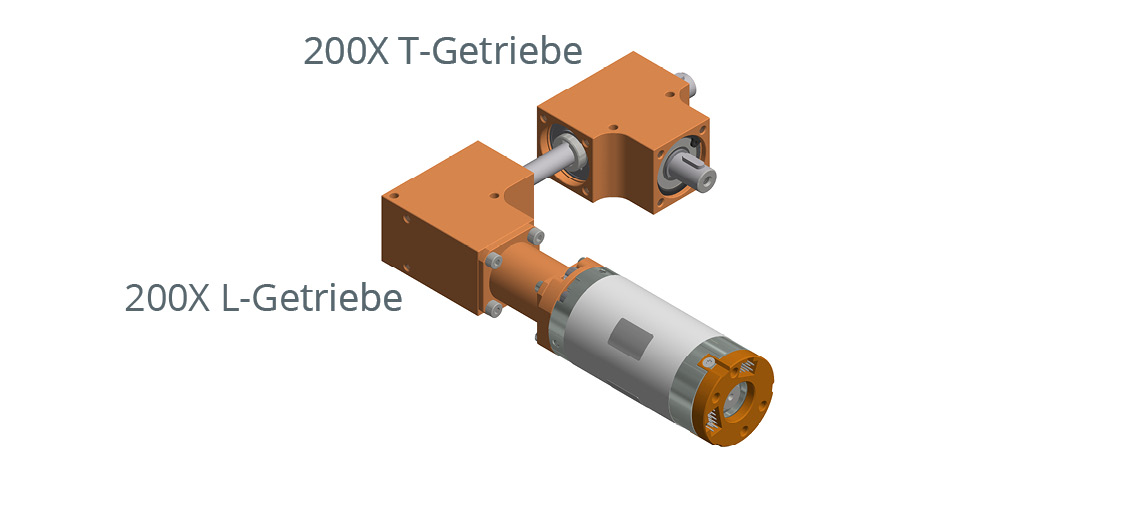

Unsere Standardkomponenten bieten eine Vielzahl von Möglichkeiten, um Antriebsaufgaben effizient umzusetzen. Dank zahlreicher Varianten von Schneckengetrieben aus der Ket-Motion Serie können nahezu alle Automatisierungsaufgaben problemlos bewältigt werden. In unserer Ket-Bee Familie bieten wir sowohl Getriebe für eine einfache Umlenkung um 90° (200x L-Getriebe) als auch für eine Verteilung der Kraftübertragung auf zwei Antriebe (200x T-Getriebe) an.

Datenblätter
1
3D-Daten

2006_00-lxcxxrx.zip
2007_00-lxcxxrx.zip
2009_00-lxcxxrx.zip
2008_00-lxcxxrx.zip

3D-Daten (im STEP-Format) werden als zip-Datei auf Ihrem Computer gespeichert. Nach dem Entpacken der Dateien können Sie die Daten mit einem STP-Viewer (z. B. dem kostenlosen Autodesk Viewer) öffnen und betrachten. Bitte beachten Sie, dass Sie auf eine externe Seite weitergeleitet werden. Erstellen Sie dort ein Kundenkonto, um die 3D-Daten herunterzuladen.
