Schneckengetriebe 2020 Ket-Motion mit Drehteller und einem Antriebszapfen
€192.00
Description
Product information "Schneckengetriebe 2020 Ket-Motion mit Drehteller und einem Antriebszapfen "

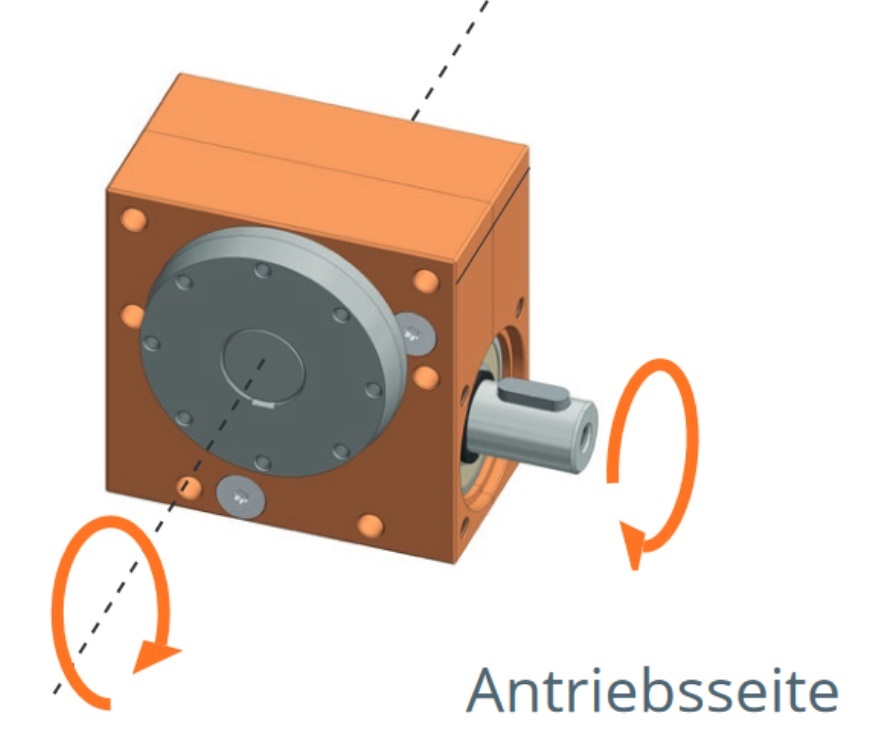

Schneckengetriebe Ket Motion 2020
Universell einsetzbares und wartungsfreies Schneckenradgetriebe in einer Baugröße mit einem Achsabstand von 20 mm. Die Schneckenradgetriebe mit einem Antriebszapfen sind in 9 verschiedenen Übersetzungen erhältlich. Das Gehäuse ist gegen Fettaustritt und Staubeinwirkung gekapselt. Der Schneckenradsatz ist linkssteigend. Die Drehrichtung an der Welle ist beliebig.
Lebensdauer von 1.000 Std bei:
- voller Belastung und
- Eingangsdrehzahl von 500 U/min und
- Einschaltdauer 20% bei 5 min und
- Umgebungstemperatur 20 C°
| Einschaltdauer: | 20 % bei 5 Min ( 1 min ON, 4 min OFF) |
| Betriebstemperatur: | -20 bis 60 C° |
| Achsabstand | 20 mm |
| Antrieb und Abtrieb: | Antrieb : 12mm / 4mm Passfeder Abtrieb: Drehteller 44mm |
| Zul. Kräfte Abtriebsseite (axial und radial): | 500 N |
| Verdrehspiel an Antriebswelle: | 1° +/- 0,5° |
| Ausführung: |
Schnecke aus Einsatzstahl Schneckenrad aus Sondermessing mit hohem Verschleißwiderstand Wartungsfreie Fettschmierung |
| Gehäuse: | Gehäuse aus Aluminium, eloxiert |

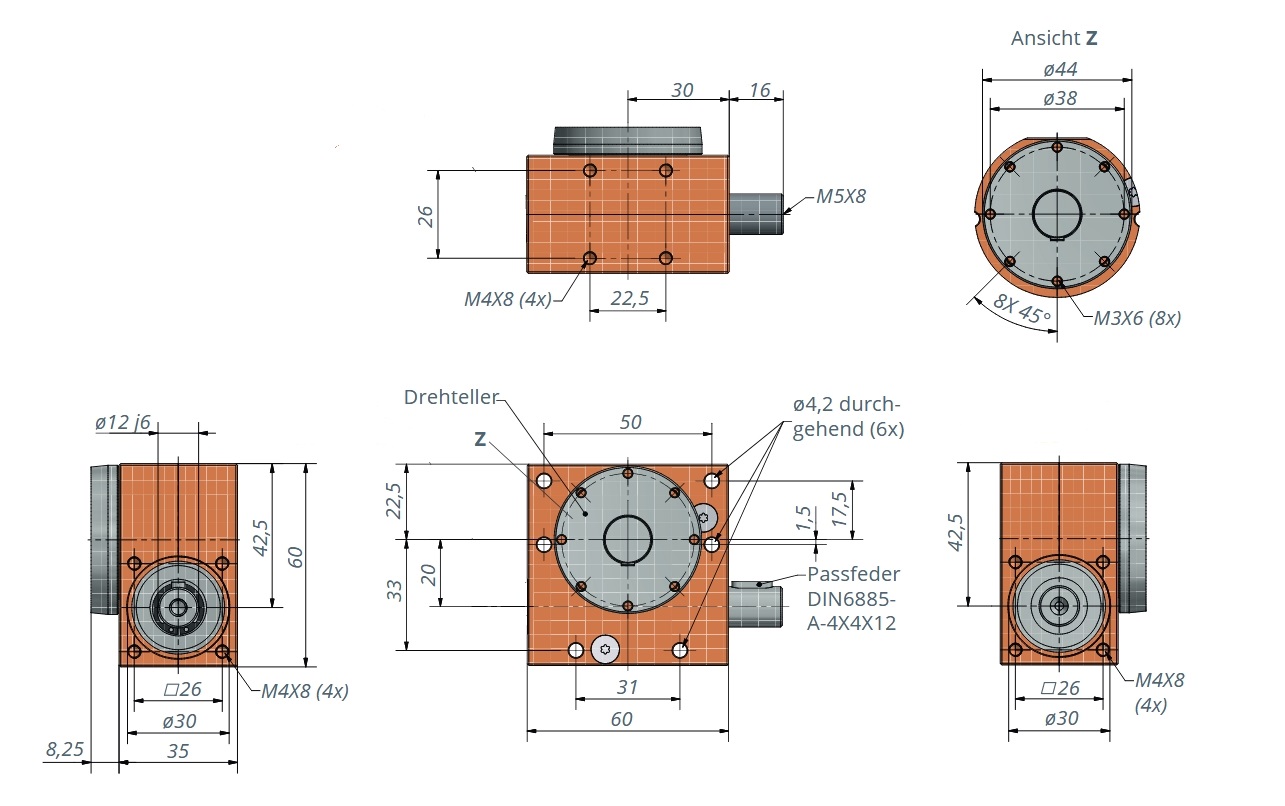

| Außenmaße: | 60 x 60 x 35 mm |
Technische Angaben
| Bestell-Nr. | Übersetzung i | Selbsthemmung statisch |
Antriebs- Drehzahl-bereich n in min -1 | Max. Abtriebsdrehmoment M in Nm |
Spitzenmoment Abtrieb * | Max. Antriebsdrehmoment M in Nm |
Antriebsseite
|
Wirkungsgrad in % | |
| Radialkraft 1) FR in N |
Axialkraft 2) FA in N |
||||||||
| 2020.00-S0DR18 | 18 : 1 | nein | 100/500/1000 | 11,0/9,0/7,0 | 60 Nm | 1,1/0,9/0,7 | 250 | 250 | 55 |
Anwendung
